XBD-DL型立式多级消防泵

经国家消防装备质量监督检测中心检测，和项性能指标均达到或超过标准的要求，并获上海市消防产品认证证书。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

XBD-DL型立式多级消防泵--产品概述

XBD-DL型立式多级消防泵是我公司根据市场对消防泵的实际需要及其特殊的使用要求，严格按照国家颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制的新型产品。经国家消防装备质量监督检测中心检测，和项性能指标均达到或超过标准的要求，并获上海市消防产品认证证书。XBD系列分为立式多级、立式单级、便拆立式多级和卧式多级四种结构形式，以满足用户不同的需要。

XBD-DL型立式多级消防泵--产品特点

本系列泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；该泵采用立式分段式结构，且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点.

XBD-DL型立式多级消防泵--使用条件

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；

2、泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；

3、介质使用温度-15℃～120℃;

4、较大系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。

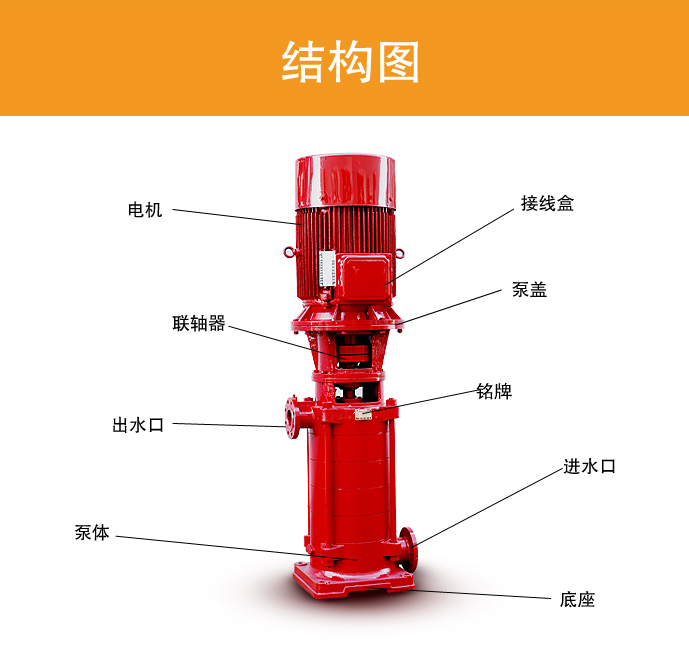

XBD-DL型立式多级消防泵--结构说明

1、泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；

2、泵的吸入口和出水口在同一中心线上，简化管路的连接；

3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；

4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程。

型号	流量Q		扬程 (m)	转速 (r/min)	效率 (%)	功率(kw)		汽蚀余量 (m)
型号	(L/S)	( m3/h)	扬程 (m)	转速 (r/min)	效率 (%)	轴功率	配套功率	汽蚀余量 (m)
XBD2.2/5-50×2	5	18	22	1480	55	1.9	3	2.6
XBD3.3/5-50××3			33			2.9	4
XBD4.4/5-504			44			3.9	5.5
XBD5.5/5-50×5			55			4.9	5.5
XBD6.6/5-50×6			66			5.8	7.5
XBD7.7/5-50×7			77			6.8	7.5
XBD8.8/5-50×8			88			7.8	11
XBD9.9/5-50×9			99			8.8	11
XBD11/5-50×10			110			9.8	11
XBD2.6/10-65×2	10	36	26		60	4.3	5.5	3.0
XBD3.9/10-65×3			39			6.4	7.5
XBD5.2/10-65×4			52			8.5	11
XBD6.5/10-65×5			65			10.6	15
XBD7.8/10-65×6			78			12.8	15
XBD9.110-65×7			91			14.9	22
XBD10.4/10-65×8			104			17.0	22
XBD11.7/10-65×9			117			19.1	22
XBD13/10-65×10			130			21.3	30
XBD4/15-80×2	15	54	40		70	8.4	11	2.2
XBD6/15-80×3			60			12.6	15
XBD8/15-80×4			80			16.8	22
XBD10/15-80×5			100			21.0	30
XBD12/15-80×6			120			25.2	30
XBD14/15-80×7			140			29.4	37
XBD16/15-80×8			160			33.6	45
XBD18/15-80×9			180			37.8	45
XBD20/15-80×10			200			42	55
XBD4.425/100×2	25	90	44		70	15.4	22	2.5
XBD6.6/25-100×3			66			23.1	33
XBD8.8/25-100×4			88			30.8	70
XBD11/285-100×5			110			38.5	45
XBD13.2/25-100×6			132			46.2	55
XBD15.4/25-100×7			154			54.0	75
XBD17.6/25-100×8			176			61.7	75
XBD19.8/25-100×9			198			69.4	75
XBD22/25-100×10			220			77.1	90
XBD4-40-150×2	40	144	40		78	20.1	30	2.8
XBD6/40-150×3			60			30.2	37
XBD8/40-150×4			80			40.3	45
XBD10/40-150×5			100			50.3	55
XBD12/40-150×6			120			60.4	75
XBD14/40-150×7			140			70.4	90
XBD16/40-150×8			160			80.5	90
XBD18/40-150×9			180			90.5	110
XBD20/40-150×10			200			100.0	132
XBD3.8/45/150×2	45	162	38		78	21.4	30	3.3
XBD5.7/45-150×3			57			32.2	37
XBD7.6/45-150×4			76			42.9	45
XBD9.5/45-150×5			95			53.7	75
XBD11.4/45-150×6			114			64.4	75
XBD13.3/45-150×7			133			75.2	90
XBD15.2/45-150×8			152			85.9	90
XBD17.1/45-150×9			171			96.7	110
XBD19/45-150×10			190			107.4	132
XBD4.2/75-200×2	75	270	42		77	40.7	45	4.5
XBD6.3/75-200×3			63			61.0	75
XBD8.4/75-200×4			84			81.3	110
XBD10.5/75-200×5			105			101.6	132
XBD12.6/75-200×6			126			112.0	160
XBD14.7/75-200×7			147			142.3	160
XBD16.8/75-200×8			168			162.6	200
XBD4/80-200×2	80	288	40		78	40.2	55	5
XBD6/80-200×3			60			60.4	75
XBD8/80-200×4			80			80.5	110
XBD10/80-200×5			100	100.6		132
XBD12/80-200×6			120	120.7		160
XBD14/80-200×7			140	140.9		160
XBD16/80-200×8			160	161.0		200

XBD-DL型立式多级消防泵--适用范围

XBD_DL型立式多级消防泵主要用于和企事业单位、工程建设、高层大厦等固定系统中的消防栓灭火系统、自动喷淋灭火系统等，可供输送100度以下不含固体颗粒的清水及化学性质类似与水的介质，又可用于消防、生活、生产共用给水系统及建筑、市政给排水等。

请联系客服。

点此下载：XBD-DL型立式多级消防泵说明书
