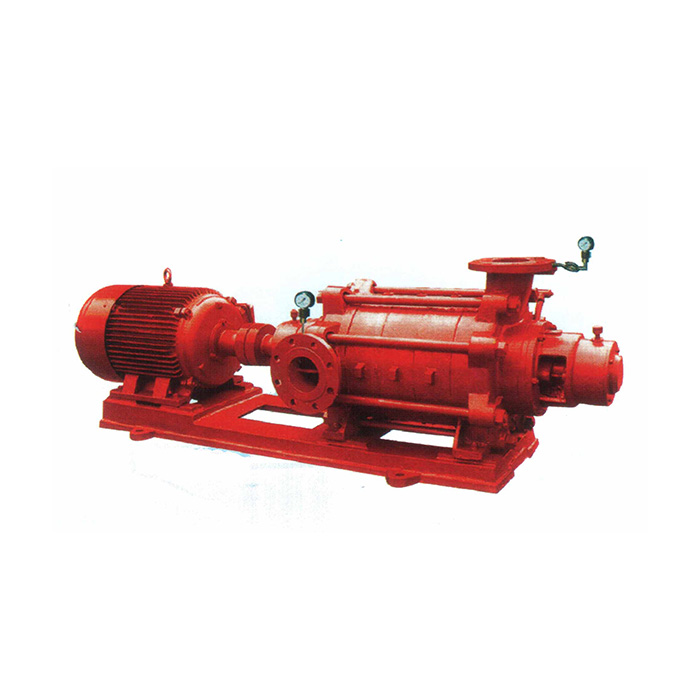

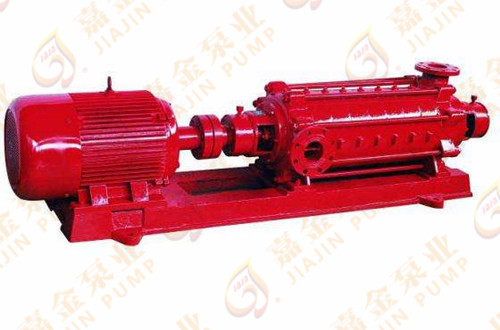

XBD-TSWA型卧式多级消防泵

具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询

XBD-TSWA型卧式多级消防泵--产品概述

     XBD-(W)卧式多级消防泵系卧式、单吸多级、分段式结构,是开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。

     XBD-W型消防泵全系列共有5个品种40个规格,其性能范围额定流量为5~40L/s,压力范围为0.18~2.0MPa,配套功率范围为2.2~180kW,口径范围为φ50~φ150mm。XBD-W型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。


XBD-TSWA型卧式多级消防泵--产品特点

    1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
    2、泵的转子部件由两端的滚动轴承支撑,泵运行平稳;
    3、泵的进口为水平方向,出口为垂直向上布置,简化管路;
    4、泵的电机为卧式结构,便于维修。



XBD-TSWA型卧式多级消防泵--结构说明

    1、本型泵为单级多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;
     2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理;
     3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、振动小。
     4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内;
     5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以列换;
     6、泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。


XBD-TSWA型卧式多级消防泵--使用条件

    1、适合于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
    2、介质温度:-15℃~80℃;
    3、工作压力:系统压力≤3.0MPa;(即:系统压力=入口压力+泵工作时的压力≤3.0MPa)
    4、周围环境温度应低于40℃,相对湿度低于95%;
    5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
    注:如介质带有细小颗粒或具强腐蚀性时,请在订货时说明,以便提供更为可靠之产品。
型 号
转速
流量
出口压力
电机功率
效率
必需汽蚀余量
r/min
(L/S)
Pd(MPa)
(kw)
%
m
XBD1.8/5-50TSWA
1450
5
0.18
2.2
65
3.2
XBD2.7/5-50TSWA
0.27
3
XBD3.6/5-50TSWA
0.36
4
XBD4.5/5-50TSWA
0.45
5.5
XBD5.4/5-50TSWA
0.54
5.5
XBD6.3/5-50TSWA
0.63
7.5
XBD7.2/5-50TSWA
0.72
7.5
XBD8.1/5-50TSWA
0.81
7.5
XBD2.3/10-75TSWA
1450
10
0.23
5.5
68
3.0
XBD3.4/10-75TSWA
0.34
7.5
XBD4.6/10-75TSWA
0.46
11
XBD5.5/10-75TSWA
0.55
11
XBD6.9/10-75TSWA
0.69
15
XBD8.0/10-75TSWA
0.8
15
XBD9.2/10-75TSWA
0.92
18.5
XBD10.3/10-75TSWA
1.03
18.5
XBD2.9/20-100TSWA
1450
20
0.29
11
72
3.5
XBD4.3/20-100TSWA
0.43
15
XBD5.8/20-100TSWA
0.58
22
XBD7.2/20-100TSWA
0.72
30
XBD8.6/20-100TSWA
0.86
30
XBD10.1/20-100TSWA
1.01
37
XBD11.5/20-100TSWA
1.15
45
XBD13.0/20-100TSWA
1.3
45
型号
转速
流量
出口压力
电机功率
效率
必需汽蚀余量
r/min
(L/S)
Pd(MPa)
(kw)
%
m
XBD4.2/25-125TSWA
1450
25
0.42
22
73
3.5
XBD6.3/25-125TSWA
0.63
30
XBD8.4/25-125TSWA
0.84
45
XBD10.5/25-125TSWA
1.05
55
XBD12.6/25-125TSWA
1.26
75
XBD14.7/25-125TSWA
1.47
75
XBD16.8/25-125TSWA
1.68
90
XBD18.9/25-125TSWA
1.89
90
XBD5.8/45-150TSWA
1450
45
0.58
45
76
3.0
XBD8.7/45-150TSWA
0.87
75
XBD11.6/45-150TSWA
1.16
90
XBD14.5/45-150TSWA
1.45
110
XBD17.4/45-150TSWA
1.74
132
XBD20.3/45-150TSWA
2.03
155
XBD23.2/45-150TSWA
2.32
180
XBD26.1/45-150TSWA
2.61
180



XBD-TSWA型卧式多级消防泵--适用范围

XBD-TSWA型多级消防泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
