双级旋涡泵

泵在工作中叶轮能自行调节好与泵体和泵盖之间的间隙。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
双级旋涡泵--产品概述

双级旋涡泵用于输送清水,使用寿命长·节能环保·外观简洁·应用广泛。使用液温不超过60·农业远程喷灌可输送稀薄的化学液体。W型旋涡泵是供吸送清水或物理化学性质类似于水的液体之用,使用液温不超过60,双级旋涡泵常用于锅炉给不的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。

双级旋涡泵--结构说明

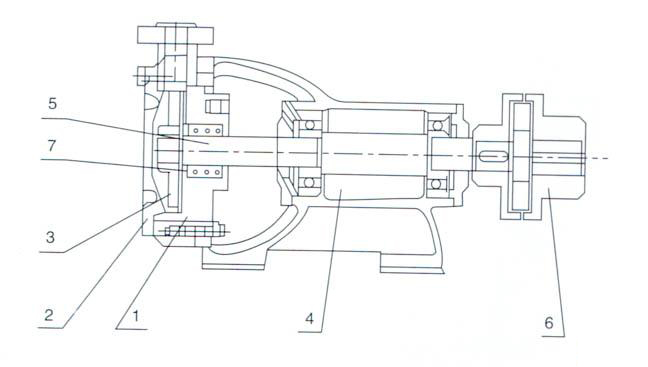

W型分联式旋涡泵的主要零件(见结构图)有(1)泵(2)泵盖(3)叶轮(4)托架结合体(5)泵轴(6)爪型弹性联轴器(7)特别组合体机械密封。该型泵与电机合装在同一底座上.进、出口方向为斜钥上.经接弯管可?为垂直向上。叶轮在轴上能够自由地作轴向移动,泵在工作中叶轮能自行调节好与泵体和泵盖之间的间隙。


型  号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功率
(kw)
1W2.4-10.5(单级) 2.4 105 2900 3
1W2.5-12(单级) 2.5 120 2900 3
25W-25(单级) 1.44 25 2900 0.75
32W-30(单级) 2.88 30 2900 1.5
32W-75(单级) 2.88 75 2900 4
40W-40(单级) 5.4 40 2900 4
40W-90(单级) 5.4 90 2900 7.5
50W-45(单级) 9 45 2900 5.5
65W-50(单级) 14.4 50 2900 11
1.58D-0.7(单级) 2.4 105 1450

W型双级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过80℃,常用于锅炉给水配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压:热交换机组、农业远程喷灌等部门都有广泛应用。

型  号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功率
(kw)
1W2.4-10.5(双级) 2.4 105 2900 3
1W2.5-12(双级) 2.5 120 2900 3
25W-25(双级) 1.44 25 2900 0.75
32W-30(双级) 2.88 30 2900 1.5
32W-75(双级) 2.88 75 2900 4
40W-40(双级) 5.4 40 2900 4
40W-90(双级) 5.4 90 2900 7.5
50W-45(双级) 9 45 2900 5.5
65W-50(双级) 14.4 50 2900 11
1.58D-0.7(双级) 2.4 105 1450
