主页 > 水泵展示 > 旋涡泵

W型单级旋涡泵

电机直接与水泵联接传送功力,采用优质电机。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

W型单级旋涡泵--产品概述

W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用，使用液温不得超过80℃，常用于锅炉给水配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压：热交换机组、农业远程喷灌等部门都有广泛应用。

（材质：不锈钢、铸铁）

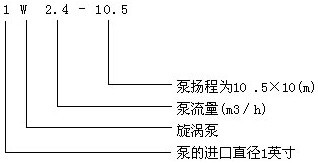

W型单级旋涡泵--型号意义

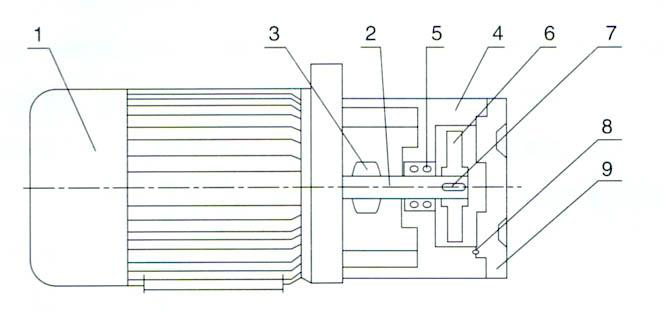

W型单级旋涡泵--结构说明

1、Y系列电动机：直接与水泵联接传送功力,采用优质电机。

2、泵轴：为电机加长轴，确保了轴的同心，使泵运行平衡无噪音，采用镀铬处理，增加了使用寿命。

3、挡水圈：防止因密封漏水而使电机进水。

4、泵体：巧妙设计，既美观又高效，增强了泵的运行稳定性和寿命。

5、特别机械密封：运行寿命长，不泄漏.对轴无磨损.不积水垢。

6、叶轮：用合金铜制成.铣有闭式叶片。高效率.可靠性好，井经过高精度的动静平?检测，运行更加平衡。

7、叶轮键：紧密联接叶轮与泵轴，并便于安装与拆卸。

8、 0型密封：橡胶制品.有效保证泵的密封性。

9、泵盖：美观高效。既维护泵体密封的完整性，又利于安装检修。

型号	流量 m3/h	扬程 m	电压 V	转速 r/min	功率 kw
型号	流量 m3/h	扬程 m	电压 V	转速 r/min	功率 kw
1/2W-1.25-8	1.25	80	220	2900	0.75
					1.1
					1.3
4分W-1.25-8	1.25	80	380	2900	0.75
6分W-1.44-10	1.44	100	380	2900	1.5
1W-2.4-10.5	2.4	105	380	2900	3
1W-2.5-12	2.5	120	380	2900	3
20W-20	0.72	20	380	2900	0.75
20W-65	0.72	65	380	2900	2.2
25W-25	1.44	25	380	2900	0.75
25W-70	1.44	70	380	2900	3
32W-30	2.88	30	380	2900	1.5
32W-75	2.88	75	380	2900	4
32W-120	3.88	120	380	2900	5.5
40W-40	5.4	40	380	2900	4
40W-90	5.4	90	380	2900	7.5
50W-45	9	45	380	2900	5.5
65W-50	14.4	50	380	2900	11
1.5BD-0.7(双级)	2.4	105	380	1450	3

W型单级旋涡泵常用于锅炉给水配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压：热交换机组、农业远程喷灌等部门都有广泛应用。

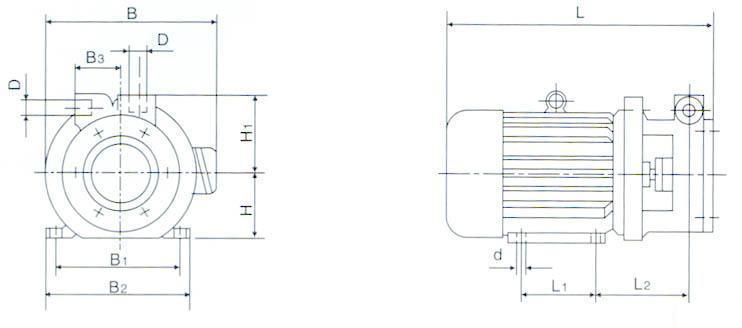

泵型号	配用电机型号	L	L1	L2	B	B1	B2	B3	H	H1	D	d
1W1-7	Y90S-2	340	100	106	235	140	170	70	90	95	G1"	10
1W2.4-10.5	Y100L-2	455	140	130	310	160	205	65	100	115	G1"	12
1W2.5-12	Y100L-2	455	140	150	310	160	205	70	100	125	G1"	12
1.5W2.4-10.5	Y100L-2	455	140	130	310	160	205	65	100	115	G1.5"	12
1.5DB2-0.7	Y100L-2	455	140	150	310	160	205	65	100	115	G1.5"	12
1WA3-10.5	Y100L-2	455	140	150	310	160	205	65	100	115	G1"	12

点此下载：W型单级旋涡泵说明书
