NL型污水泥浆泵

本泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
NL型污水泥浆泵--产品概述

   本泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好,加工工艺方便。

    叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。

    为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。

    泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。

    本液下泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需弓I水,旋转方向应从电机尾部看是顺时针方向工作。

    总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

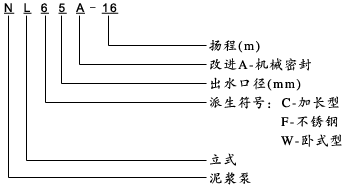

NL型污水泥浆泵--型号意义
NL型污水泥浆泵--使用须知

1、本泵使用电源必须是三相四线制,若无接地线,必须加装,以防漏电。工作时,须在就近装有与电机相符的电路熔断器和幵关,以防叶轮杂物卡死时烧坏电机。
2、本泵使用时可不必安装任何基础装置即能运转,只要斜靠牢固即可,必要时用绳索系牢以防意外。起动后必须检查电机旋转方向,不得反转超过一分钟。
3、当被吸送的液体中含有较多的杂草、铁丝、木条、砖块等杂物时,必须事先尽量清除掉、并可采取加放铁丝篮等方法,防止杂物吸入泵内造成叶轮打坏,卡死和管道阻塞等事故。
4、泵体在吸泥及其他污浊物后应给予短期吸水,以便冲洗泵体及管道内部。
5、在露天工作时,电机应装护罩,以防雨水等浸入电机。
6、在河底,池底吸泥宜吊挂在三脚架上,并可搁在浮筒或船上移动作业,在进行土方工程作业时,高压水冲碎的土块直径不得大于吸入口三分之一。
7、本泵规定的转速是泵的转速,不得任意提高;减低转速使用不限,但功效显著降低。
8、本在吸送厚泥,浓稠液体或高扬程,长距离输送泥浆时,负荷降低,但不能用改变结构的方法来增大负荷。
9、一般运转1250小时左右,进行泵的定期保养,拆卸泵座查看轴承,和污水提升泵的密封情况,清洗并更换黄油,必要时更换油封,轴套和其他零件。保养及更换零件的注意事项请见安装。〈采用机械密封运泵转3500小时左右进行定期保养)。
10、当长期停止使用时,应将蜗壳拆幵,擦干零件并在相对运动接合表面涂以簿油,存放在干燥地方以备以后使用。

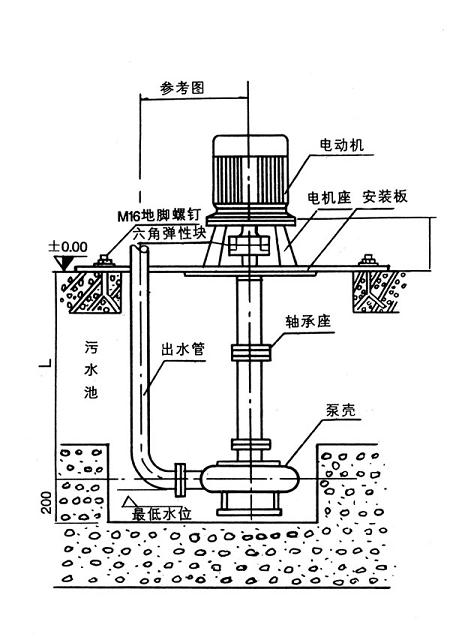

NL型污水泥浆泵--结构图


型  号 转速n
(r/min)
流量Q
(m3/h)
扬程H
(m)
效率η
(%)
电机功率
(Kw)
NL50-8
NL50A-8
1430 20-30 8-9 42 1.5
NL50-12
NL50A-12
1430 25-38 12-14 41 3
NL65-16
NL65A-16
1430 50-60 15-18 42 5.5
NL76-9
NL76A-9
1430 50-70 9-10 59 3
NL80-12
NL80A-12
1430 80-120 11-13 56 7.5
NL100-16
NL100A-16
1430 80-100 15-17 61 15
NL150-12
NL150A-12
1430 100-150 11-13 66 18.5
NL150-16
NL150A-16
1430 120-180 15-20 65 22


1、NL型污水泥浆泵使用于矿山,造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化、选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水作业,也可作矿排水及含有泥块的流体。

2、若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,地下工程。

3、养鱼用作带水清塘、鱼池增氧等。
