2CY型齿轮油泵

本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
2CY型齿轮油泵--产品概述

2CY型齿轮油泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度在10。E(75C.S.t)以下,温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵,可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体,如汽油、苯等。本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。

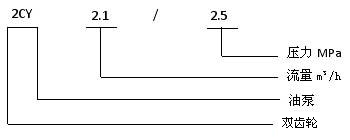

2CY型齿轮油泵--型号意义

2CY型齿轮油泵--产品结构

泵主要由泵体、齿轮、轴、轴承、前盖后盖、密封部件、联轴器等部件组成。
轴端密封有二种形式:填料密封、机械密封。用户可根据具体的使用条件选用合造的密封结构。
泵有良好的自吸性、内运动部件利用输送的液体实现润滑,工作时无需加引液和润滑剂。

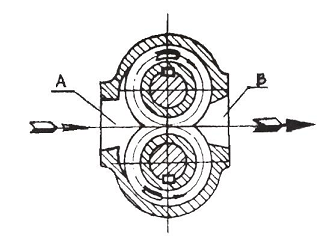

2CY型齿轮油泵--工作原理


啮合的齿轮在泵体内旋转时,轮齿不断进入和退出跟啮合。在吸入室,轮齿逐渐退出啮合状态,这样吸入室的容积逐渐增大,压力降低,液体在液面压力的作用下进入吸入室,随齿轮齿间进入排出室。在排出室,轮齿又逐渐进入啮合状态,齿轮的齿间逐渐被一齿轮的轮齿占据,排出室的容积减少,排出室内液体压力升高,于是液体从泵的排出口被排出泵外,齿轮边续旋转,上述过程不断进行,形成连续的输油过程。(在电机后端看,箭头所示为泵的出口)

2CY型齿轮油泵--开机

1. 开机前应检查泵轴转动是否灵活,有无卡阻现象,进出口管道上的阀门是否开启,泵的旋转方向是否正确。
2. 长时间没有使用的泵开机前应向泵腔中注入一定量的润滑液,以减少泵在吸油过程中的干?擦,并可提高泵的自吸性能。
3. 开机后如有不正常的噪音或过热现象,应立即停车检查。
4. 检查泵轴端有无泄漏现象,如:对填料密封应适当调紧压紧盖、其它密封则应拆机检查。
5. 若输送热油,在开车时应均匀预热、预热是利用被输送的介质不断通过泵体进行的
预热标准:吸入口油温不得高于泵体温度40°C,预热的升温速度控制在小于40°C/时,在预热时应将固定泵体的螺栓松开,预热完毕,将其拧紧。
在预热过程中,应注意观察泵的运行情况,一旦发现不良现象,应立即停泵检查。
6. 齿轮油泵停机时,首先切断电源,然后关闭进出口管道上的阀门、避免造成泵倒转。
7. 泵经长期使用,压力流量有明显下降时,应拆泵检查,更换其已磨损的零件。
1、齿轮油泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。

2、齿轮油泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油、笨等。

   本型泵在泵体中装有一对回转齿轮,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转,当齿轮脱开啮合时在吸入侧就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧,齿轮进入啮合时液体被挤出而排出泵外。
