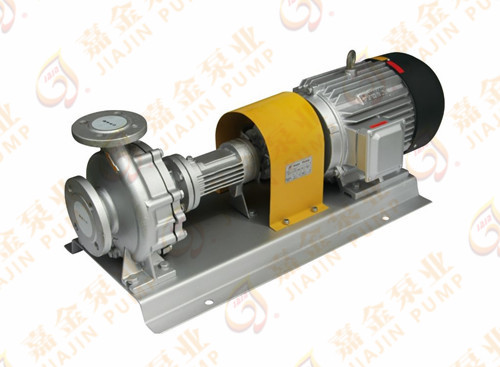

LQRY系列热油泵（导热油泵）

主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤350℃。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

LQRY系列热油泵（导热油泵）--产品概述

LQRY系列导热油泵是吸取了国内外各类先进的热油循环泵的特点研制的,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤350℃，是一种理想的热油循环泵。

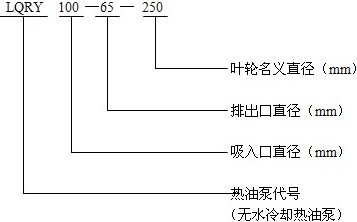

LQRY系列热油泵（导热油泵）--型号意义

LQRY系列热油泵（导热油泵）--产品特点

LQRY系列热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

LQRY系列热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。

采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。

LQRY系列热油泵，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态追应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。

(2)采用第三代聚四氟乙烯（简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。

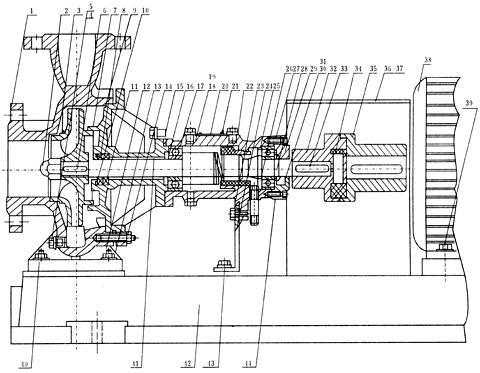

LQRY系列热油泵（导热油泵）--结构图

1	泵体	2	盖形螺母	3	叶轮	4	螺塞	5	铝热圈
6	平键	7	泵盖	8	孔用弹性档圈	9	铝垫圈	10	压圈
11	垫料	12	螺母	13	垫圈	14	螺栓	15	螺栓
16	泵轴	17	球轴承	18	轴承座	19	垫片	20	铝牌
21	铆钉	22	机械密封	23	螺栓	24	撑酶	25	垫圈
26	导油管	27	螺钉	28	垫圈	29	橡胶密封	30	轴承盖
31	垫片	32	泵联轴器	33	平键	34	弹性块	35	电机联轴器
36	罩壳	37	螺钉	38	电动机	39	螺栓	40	螺柱
41	垫圈	42	底座	43	垫圈	44	弹性挡圈

LQRY型导热油泵该泵可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染，食品等工业领域，是一种理想的热载体介质循环泵。使用温度≤350℃。

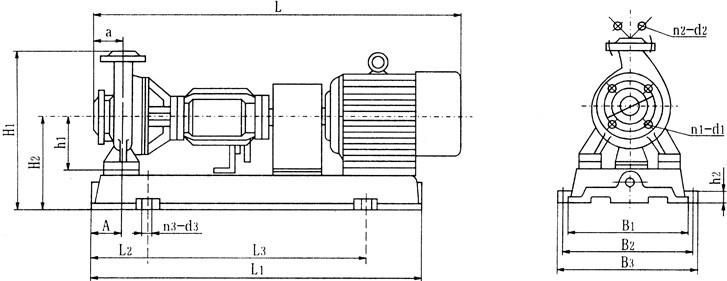

油泵型号 LQRY	电机机座号/功率	油泵外形及安装尺寸
		L	L1	L2	L3	B1	B2	B3	A	a	h1	h2	H1	H2	D1	D2	nl/dl	n2/d2	N3/d3
26-20-100	Y801-2/0.75	700	630	108	415	200	230	270	75	80	95	25	290	180	85	75	4/14	4/14	4/14
50-32-150	Y90S-2/1.5	800	700	80	525	180	248	295	80	90	132	40	365	210	125	100	6-17.5	4-17.5	4-16
50-32-160	Y90L-2/2.2
65-40-160	Y100L-2/3	1000	810	110	590	280	360	410		100	150		420	240	145	110	8-17.5		4-20
50-50-170	Y112M-2/4		845	122.5	600	355	360	410			152		442	247		125		6-17.5
65-50-180	Y132S1-2/5.5	1100	900	120	660	300	380	440			160		410	245	160
80-50-180	Y132S2-2/7.5
100-65-190	Y160M-2/ll	1200	1049		730	355	440	510	110	120	180		510	285	180	145	8-20	8-17.5	4-22
100-65-220	Y160M1-2/15
100-65-200A	Y160M1-2/15
100-65-230	YlSOM-2/22	1300	1180	145	930	415	495	570	115	125	200		570	320
125-100-200	Y180M-2/22														220	180
100-65-240	Y200L1-2/30	1400													180	145
100-65-257	Y200L2-2/37
125-100-220	Y200L2-2/37														220	180
125-80-250	Y225M-2/45	1513	1245	152		480	540	620	140	144	225	45	620	345		160	8-22		4-24
125-100-250	Y250M-2/55	1580	1400	230		550	600	690					654	370		190		8-22
125-100-257	Y280S-2/75	1628	1510	275	960	540	620	695	150		230	50	725	438
125-100-260	Y280S1-2/90
125-100-270	Y280S1-2/90	1628	1510	275	990	540	620	695	150	144	230	50	725	438	220	190	8-22	8-22	4-24
150-125-270	Y315S-2/110	1818	1590	250	1090	628	720	780	145	150	230	45	750	440	240	210	8-22	8-17.5	4-24

点此下载：LQRY系列热油泵（导热油泵）说明书
