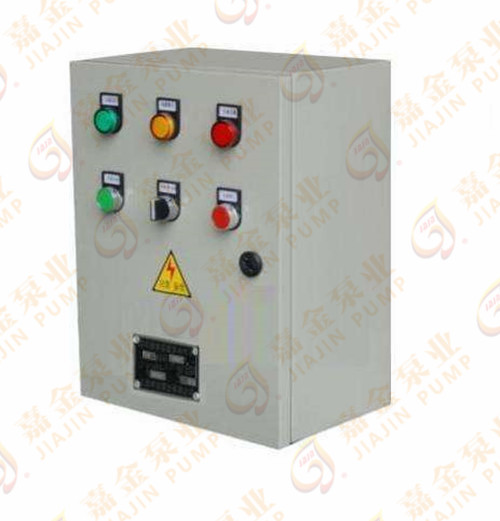

JJK型直接启动水泵控制柜
外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。
质量稳定：全程质量监控，细致入微，全方位检测， 保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全 部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标 产品皆可洽谈定做！
JJK型直接启动水泵控制柜--产品概述
JJK型直接启动水泵控制柜--功能原理
JJK型直接启动水泵控制柜--产品特点
JJK型直接启动水泵控制柜--适用方式
JJK型直接启动水泵控制柜--常见问题
1、电动机反转
JJK型直接启动控制柜是本公司充分吸收国内外水泵控制的先进经验，经过多年的生产和应用，不断完美和优化后，精心设计制作而成的。该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种功能齐全的状态显示，还具有单泵及多泵控制工作模式，多种主要、备泵切换方式及各类起动方式。可广泛适用于农业生产及各类建筑的给水、排水、消防、喷淋管网增压及暖通空调、冷水热水循环等多种场合的自动控制。
随着社会朱断发展，为顺应市场需求，上海嘉金泵业在吸收国内外先进技术的基础上，合理选用国内外名牌电器元件，开发出具有二十一世纪水准的高科技产品，人机界面控制柜。该产品除了具有普通电气控制柜优点外，还具有管理方便、准确度更高、控制方面故障率更少等优点。我公司通过多次的实验，现已在上海焊条厂投入使用，取得了可喜的成绩。
JJK系列水泵控制柜质量优良、外型美观耐用、安装操用方便，是各类水泵、风机安全可靠的伴侣。
JJK型直接启动水泵控制柜--功能原理
一控二：控制1号、2号二台水泵。1号、2号二台泵同时运行，在起动时，1号泵起动工作后，通过时间继电器自动起2号泵。
一控三：控制台1号、2号、3号三台水泵。工作模式同上。
一用一备：控制1号、2号二台水泵。可工作于"1号主2号备"或"2号主1号备"二种方式。
二用一备：控制1号、2号、3号三台水泵。可工作于"1号、2号主3号备"或"2号、3号主1号备"或"1号、3号主2号备"三种方式。
三用一备：控制1号、2号、3号、4号四台水泵。可工作于"1号、2号、3号主4号备"或"2号、3号、4号主1号备"或"1号、3号、4号主2号备"或"1号、2号、4号主3号备"四种方式。
以上几种模式，均同时设有手动功能，在手动状态下，各泵可单独工作。
JJK型直接启动水泵控制柜--产品特点
选用名牌低压电器和传感装置——工作稳定可靠
控制程序化，实现多功能控制——控制方式灵活
设计简洁明了，控制精度高——抗干拢能力强

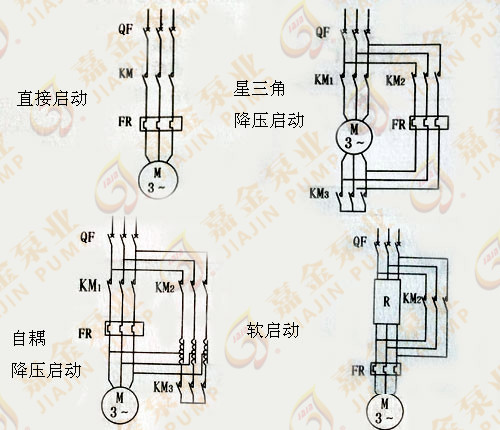

直接起动：线路简单，适用于15KW以下的电机
星三角降压起动：起动电流较小，适用于15KW以上的电机
自耦降压起动：起动电流小，电机接法简单，适用于15KW以上的电机。
软起动：起动电流平滑，无冲击，适用于15KW以上的电机。
XF型：消防专用控制。按国家消防规范设计。消防、喷淋泵的启动可由机箱面板手动，消火栓按钮启动，压力表开关启动，消防中心DC24V启动。并有输给消防中心的各泵开停状态问答信号。
JJK型直接启动水泵控制柜--常见问题
1、电动机反转
现 象：水泵的扬程达不到额定扬程，或出水量过小，电机电流比额定电流小。
解决方案: 把控制柜内接电动机线圈的在根相线中任意两根调换它们的接线位置（即调换相序）即可。
2、主回路有电而二次回路没电
现 象:送上供电电源而柜上的电源指示灯不亮，柜内的控制失灵
解决方案:柜内有二次短路保护功能，通过一只小型单匹开关保护，如果此开关没有合上二次回路等于没有供电。
柜的控制回路分380V和220V型，通常为220V型，检查零线是否接入并接牢。
3、供水、排水中所控的水位太深，一个浮球控制的水位不精确
现 象：柜和浮球均已安装好了，还没到所设定好的水位时，控制柜就自动地开启或停机。
解决方案：如果是一个浮球控制时，可能会因所控水位差太大而导致不精确，此时要用2只浮球控制，一个高位，一个低位。
4、液位控制反置
现 象：供水时（排水），水箱水已溢满（无水），控制柜才开始工作，而无水（集水池已满），控制柜停止和使用情况相反。
解决方案：对照浮球开关的说明，即供水用常闭，排水用常开，重新接线浮球线。
5、星三角减压起动电机线接错
现 象：电动机起动时正常，而转到运行时，电机突然停止或空气开关断开。
解决方案：转到运行中电动机停止，对照接线图检查电动机端子的接线是否符合线路图，核对后重新调整接线。
转到运行时空气开关断开，检查电动机接线端子上的连接铜片是否全部拆掉或连线电缆中间有无破皮现象。
6、自耦减压起动力矩不够
现 象：自耦减压起动箱在启动时，电机起动力矩不够转不动。
解决方案：检查是否有缺相现象。
重负载起动的把自耦变压器65%的抽头调换为80%的抽头。常规为65%。
7、15KW以下一用一备型的直接起动柜，无法故障切换
现 象：测试故障切换时，把主泵的主控交流接触器线圈任意拆掉一根线，而不能自动切换到备用泵。
解决方案：因15KW以下一用一备型控制柜的故障信号采用热继电器的热敏感应的常开触点为故障信号。固测试故障切换时，缺接热继电器的“97”和“98”即造成一个人为故障试验。
请联系客服。
1、对各类水泵电机进行起、停控制；
2、主回路、短路、缺相过载自动控制；
3、液位、压力、温度、时间专项控制；
4、潜污泵、消防泵专用控制特殊需要可专门设计。
对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放……都有相应的专用型号规格。
请联系客服。
