GW型无堵塞管道排污泵

泵与电机直联同轴，属机电一体化产品，结朽紧凑，性能稳定。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

GW型无堵塞管道排污泵--产品概述

GW型无堵塞管道排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

该泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

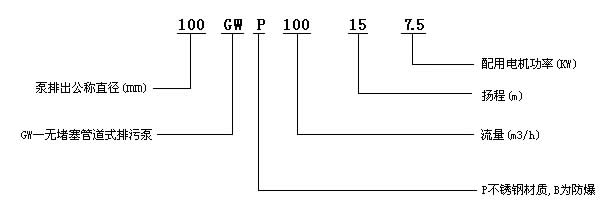

GW型无堵塞管道排污泵--型号意义

GW型无堵塞管道排污泵--产品特点

1．泵为立式单吸单级离心排污泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。

2．泵与电机直联同轴，属机电一体化产品，结朽紧凑，性能稳定。

3．采用大流遒抗堵塞水力部件设计，太大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和唾径为泵口径约50%的固体颗粒。

4．设计合理，配套电机合理，效率高，节能效果显著。

5．机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

6．水力性能先进，整机效率高，运转噪音低。

7．在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。

8．在使用扬程范围内使用，保证电机无过载。

GW型无堵塞管道排污泵--使用条件

A、泵的使用环境温度≤40℃，湿度≤95％；海拔高度≤1000米，超过时应在订货时提出。

B、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

C、铸铁材质的使用范围这PH5～9。

D、1Crl8Ni9Ti不锈钢材质可使用一般腐蚀性介质。

E、使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

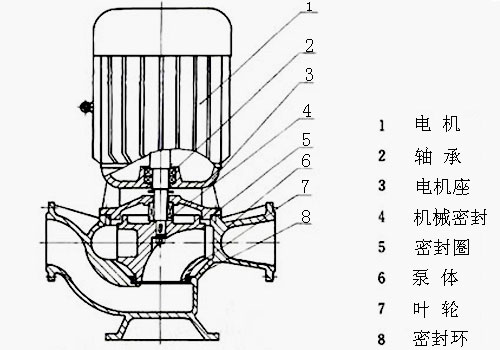

GW型无堵塞管道排污泵--结构图

序号	型号	口径 (mm)	流量（m3/h）	扬程（m）	转速（r/min）	功率（kw）	效率（%）
1	25GW8-22-1.1	25	8	22	2825	1.1	38.1
2	32GW12-15-1.1	32	12	15	2825	1.1	40
3	40GW15-15-1.5	40	15	15	2840	1.5	45.1
4	40GW15-30-2.2	40	15	30	2840	2.2	18
5	50GW20-7-0.75	50	20	7	1390	0.75	54
6	50GW10-10-0.75	50	10	10	1390	0.75	56
7	50GW20-15-1.5	50	20	15	2840	1.5	55
8	50GW15-25-2.2	50	15	25	2840	2.2	56
9	50GW18-30-3	50	18	30	2880	3.0	58
10	50GW25-32-5.5	50	25	32	2900	5.5	53
11	50GW20-40-7.5	50	20	40	2900	7.5	55
12	65GW25-15-2.2	65	25	15	2840	2.2	52
13	65GW37-13-3	65	37	13	2880	3.0	55
14	65GW25-30-4	65	25	30	2890	4.0	58
15	65GW30-40-7.5	65	30	40	2900	7.5	56
16	65GW35-50-11	65	35	50	2930	11	60
17	65GW35-60-15	65	35	60	2930	15	63
18	80GW40-7-2.2	80	40	7	1420	2.2	52
19	80GW43-13-3	80	43	13	2880	3.0	50
20	80GW40-15-4	80	40	15	2890	4.0	57
21	80GW65-25-7.5	80	65	25	2900	7.5	56
22	100GW80-10-4	100	80	10	1440	4.0	62
23	100GW110-10-5.5	100	110	10	1440	5.5	66
24	100GW100-15-7.5	100	100	15	1440	7.5	67
25	100GW85-20-7.5	100	85	20	1400	7.5	68
26	100GW100-25-11	100	100	25	1460	11	65
27	100GW100-30-15	100	100	30	1470	15	66
28	100GW100-35-18.5	100	100	35	1460	18.5	65
29	125GW130-15-11	125	130	15	1460	11	62
30	125GW130-25-15	125	130	20	1440	15	63
31	150GW145-6-7.5	150	145	6	1470	7.5	63
32	150GW180-15-15	150	180	15	1470	15	65
33	150GW180-20-18.5	150	180	20	1470	18.5	75
34	150GW180-25-22	150	180	25	1470	22	76
35	150GW130-30-22	150	130	30	1470	22	75
36	150GW180-30-30	150	180	30	970	30	73
37	150GW200-30-37	150	200	30	970	37	70
38	200GW300-7-11	200	300	7	1470	11	73
39	200GW250-11-15	200	250	11	1470	15	74
40	200GW400-10-22	200	400	10	1470	22	76
41	200GW400-13-30	200	400	13	1470	30	73
42	200GW250-11-15	200	250	15	1470	18.5	72
43	200GW300-15-22	200	300	15	1470	22	73
44	200GW250-22-30	200	250	22	1470	30	71
45	200GW350-25-37	200	350	25	1470	37	75
46	200GW400-30-55	200	400	30	1480	55	70
47	250GW600-9-30	250	600	9	980	30	74
48	250GW600-12-37	250	600	12	1480	37	78
49	250GW600-15-45	250	600	15	1480	45	75
50	250GW600-20-55	250	600	20	1480	55	73
51	250GW600-25-75	250	600	25	1480	75	73
52	300GW800-12-45	300	800	12	1480	45	76
53	300GW500-15-45	300	500	15	980	45	70
54	300GW800-15-55	300	800	15	980	55	73
55	300GW600-20-55	300	600	20	980	55	75
56	300GW800-20-75	300	800	20	980	75	78
57	300GW950-20-90	300	950	20	980	90	80
58	300GW1000-25-110	300	1000	25	980	110	82
59	300GW1100-10-55	300	1100	10	980	55	84.5
60	350GW1500-15-90	350	1500	15	980	90	83.1
61	350GW1200-18-90	350	1200	18	980	90	83.2
62	350GW1100-28-132	350	1100	28	740	132	78.5
63	350GW1000-36-160	350	1000	36	740	160	82.1

GW型无堵塞管道排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带弱腐蚀性介质。

请联系客服。

点此下载：GW型无堵塞管道排污泵说明书
