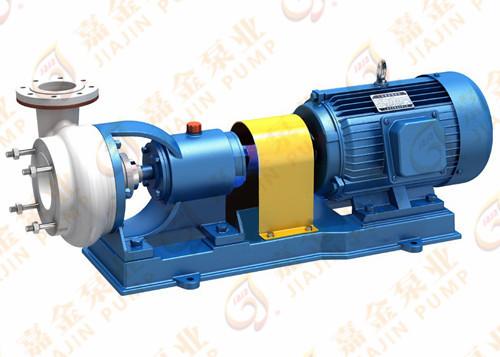

FSB型氟塑料合金化工泵

泵采用目前外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

FSB型氟塑料合金化工泵--产品概述

FSB型氟塑料合金化工泵按标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前世界上耐腐蚀装备之一。

FSB型氟塑料合金化工泵，可在-80—150度温度的条件下，长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。该水泵产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源，荣获"国家科学技术奖"。

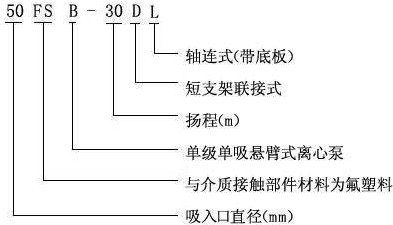

FSB型氟塑料合金化工泵--型号意义

FSB型氟塑料合金化工泵--技术参数

流量：3.6～100m3/h；

扬程：15～55m；

转速：2900r/min；

功率：1.5～18.5KW；

进口直径：25～100mm；

适用温度：-20℃～120℃。

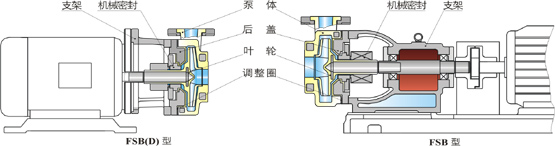

FSB型氟塑料合金化工泵--结构图

型号	流量	扬程(m)	口径 (mm)		功率 (Kw)		转速 (r/min)	汽蚀余量 (m)	效率 (%)
型号	流量	扬程(m)	进口	出口	轴功率	电机功率	转速 (r/min)	汽蚀余量 (m)	效率 (%)
FSB长支架
25FSB-10	3.6	10	25	25	0.69	1.5	2900	3.0	35
25FSB-20	3.6	20	25	25	0.97	1.5	2900	3.0	35
25FSB-25	3.6	25	25	25	1.25	1.5	2900	3.0	35
40FSB-15	5	15	40	32	0.51	3.0	2900	3.0	40
40FSB-20	10	20	40	32	1.16	3.0	2900	3.0	42
40FSB-30	10	30	40	32	1.18	3.0	2900	3.0	52
40FSB-40	6.3	40	40	25	3.1	4.0	2900	3.0	40
40FSB-50	6.3	50	40	25	3.55	4.0	2900	3.0	52
40FSB-80	6.3	80	40	25	7.11	7.5	2900	3.0	52
50FSB-20	12.5	20	50	32	1.49	3.0	2900	3.5	55
50FSB-25	12.5	25	50	32	1.86	3.0	2900	3.5	55
50FSB-30	15	30	50	32	1.90	3.0	2900	3.5	54
50FSB-40	12.5	40	50	32	4.3	7.5	2900	3.0	39
50FSB-50	12.5	50	50	32	5.8	7.5	2900	3.0	39
65FSB-32	25	32	65	50	4.8	5.5	2900	2.0	45
65FSB-40	25	40	65	40	7.2	11	2900	3.0	52
65FSB-50	25	50	65	40	8.6	11	2900	3.5	52
65FSB-80	25	80	65	40	14.1	18.5	2900	4.5	50
80FSB-20	50	20	80	65	4.7	5.5	2900	3.0	45
80FSB-25	50	25	80	65	5.7	7.5	2900	3.0	50
80FSB-30	50	30	80	65	6.9	7.5	2900	3.5	59
80FSB-40	50	40	80	50	10.2	11.0	2900	3.5	48
80FSB-50	50	50	80	50	11.9	15.0	2900	3.5	57
80FSB-55	50	55	80	50	13.5	18.5	2900	4.0	50
80FSB-80	50	80	80	50	24.6	30	2900	4.0	66
100FSB-20	100	20	100	80	8.6	11.0	2900	3.5	68
100FSB-32	100	32	100	80	11.9	15.0	2900	3.5	68
100FSB-40	100	40	100	65	21.3	30.0	2900	4.5	73
100FSB-50	100	50	100	65	23.9	30.0	2900	4.5	73
125FSB-32	160	32	125	80	24.15	30.0	2900	5.0	70
125FSB-50	200	50	125	100	39.2	55.0	2900	5.0	65
150FSB-32	150	32	200	125	35.3	45.0	1450	5.0	60
FSB(短支加架)
40FSB-15(D)	5	15	40	32	0.51	3.0	2900	3.0	40
40FSB-20(D)	10	20	40	32	1.16	3.0	2900	3.0	42
40FSB-30(D)	10	30	40	32	1.18	3.0	2900	3.0	52
50FSB-20(D)	12.5	20	50	32	1.49	3.0	2900	3.5	55
50FSB-25(D)	12.5	25	50	32	1.86	3.0	2900	3.5	55
50FSB-30(D)	15	30	50	32	1.90	3.0	2900	3.5	54
65FSB-32(D)	25	32	65	50	3.61	5.5	2900	3.5	65
80FSB-25(D)	42	25	80	65	3.8	7.5	2900	3.5	67
80FSB-30(D)	50	30	80	65	6.82	7.5	2900	3.5	68
注：如所需参数不在此表范围，我厂可根据用户要求予以调整，表中部分大型泵壳体为衬氟型

FSB型氟塑料合金化工泵广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

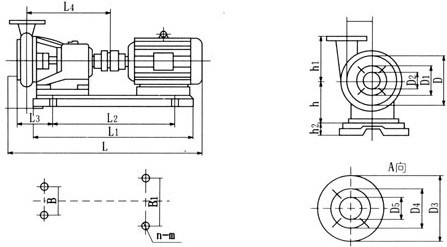

规格型号	L	L1	L2	L3	L4	D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
25FSB-10	940	730	455	130	380	100	75	25	110	90	20	250	310	65	112	130	78	4-ф18
25FSB-18	940	730	455	130	380	100	75	25	110	90	20	250	310	65	112	130	78	4-ф18
40FSB-15	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-20	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-30	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-40	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
50FSB-20	940	730	455	130	400	130	100	50	130	100	32	250	310	80	112	130	78	4-ф18
50FSB-25	940	730	455	130	400	130	100	50	130	100	40	250	310	80	112	130	78	4-ф18
50FSB-30	940	730	455	130	400	130	100	50	130	100	40	250	310	80	112	130	78	4-ф18
50FSB-40	1045	830	560	130	400	130	100	50	130	100	40	250	375	80	112	130	78	4-ф18
50FSB-50	1045	830	560	130	400	130	100	50	130	100	40	250	375	80	112	130	78	4-ф18
65FSB-32	1045	830	560	240	410	185	135	65	160	135	50	250	375	95	132	150	65	4-ф18
65FSB-40	1045	830	560	240	410	185	135	65	160	135	50	250	375	100	132	185	65	4-ф18
65FSB-50	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-ф18
80FSB-20	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-30	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-34	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-40	1045	830	560	240	410	185	150	80	160	135	65	250	375	100	132	185	65	4-ф18
80FSB-50	1045	830	560	240	410	185	150	80	160	135	50	250	375	100	132	185	65	4-ф18
80FSB-55	1310	970	610	245	500	185	150	80	160	135	65	330	430	110	160	205	100	4-ф18
80FSB-80	1310	970	640	245	500	185	150	80	160	135	65	330	430	135	160	205	100	4-ф18
100FSB-32	1330	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	120	4-ф18
100FSB-50	1360	970	640	245	500	185	150	100	160	135	65	300	430	110	160	205	160	4-ф18

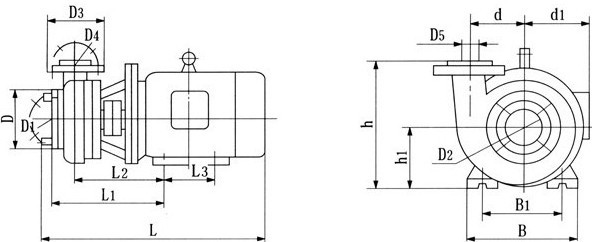

规格型号	L	L1	L2	L3	D	D1	D2	D3	D4	D5	B	B1	d	d1	h	h1	地脚螺栓
25FSB-10D	470	220	185	125	100	75	25	110	90	20	180	140	65	155	210	90	4-ф10
25FSB-18D	470	220	185	125	100	75	25	110	90	20	180	140	65	155	210	90	4-ф10
40FSB-15D	540	245	200	125	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
40FSB-20D	540	245	200	140	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
40FSB-30D	540	245	200	140	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
50FSB-20D	540	245	200	140	130	100	50	130	100	40	205	160	80	180	240	100	4-ф12
50FSB-25D	540	245	200	140	130	100	50	130	100	40	205	160	80	180	240	100	4-ф12
50FSB-30D	540	245	200	140	130	100	50	130	100	40	240	190	80	180	240	100	4-ф12
65FSB-32D	720	345	276	140	185	150	65	185	135	50	280	216	95	210	282	100	4-ф12
80FSB-20D	720	345	276	140	185	150	80	185	135	65	280	216	95	210	282	132	4-ф12
80FSB-30D	720	345	276	140	185	150	80	185	135	65	280	216	95	210	282	132	4-ф12

点此下载：FSB型氟塑料合金化工泵说明书
