DBY型电动隔膜泵

直径在10毫米以下的颗粒，泥浆等均可以毫不费力地通过。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

DBY型电动隔膜泵--产品概述

嘉金泵业新研制开发的XDBY型电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

DBY型电动隔膜泵--型号意义

DBY型电动隔膜泵--产品特点

1、结构紧凑、体积小、重量轻、装拆方便；

2、传动效率高；

3、运转平稳、噪音低；

4、使用寿命长；

5、可无泄漏输送介质；

6、可承受空载运行；

7、不需灌引水，能自吸；

8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；

9、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。

DBY型电动隔膜泵--正确选型

本电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：

1.丁晴隔膜；主要用于耐油场合。

2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。

3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。

4.食品橡胶，专用于食品饮料的输送。

型号	流量（m3/h）	扬程（m）	吸程（m）	允许通过颗粒直径（mm）	使用温度℃		转速（r/min）	电机功率（KW）
型号	流量（m3/h）	扬程（m）	吸程（m）	允许通过颗粒直径（mm）	铸铁	不锈钢	转速（r/min）	电机功率（KW）
DBY-10	0.5	30	7	1	90	150	1450	0.37
DBY-15	0.75	30	7	1	90	150	1450	0.5
DBY-25	3.5	30	7	2.5	90	150	1450	1.5
DBY-40	4.5	30	7	2.5	90	150	1450	1.5
DBY-50	6.5	30	7	3	90	150	1450	2.2
DBY-65	8	30	7	4.5	90	150	1450	2.2
DBY-80	16	30	7	8	90	150	1450	4
DBY-100	20	30	7	8	90	150	1450	4

DBY型电动隔膜泵适用范围：

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水等全部钟类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种污水。

7、泵吸各种乳剂和填料。

8、用泵为油轮、驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖蜜。

10、泵吸矿井、炕道、隧道、选矿、矿渣中的积水。

11、泵吸水泥灌浆及灰浆、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

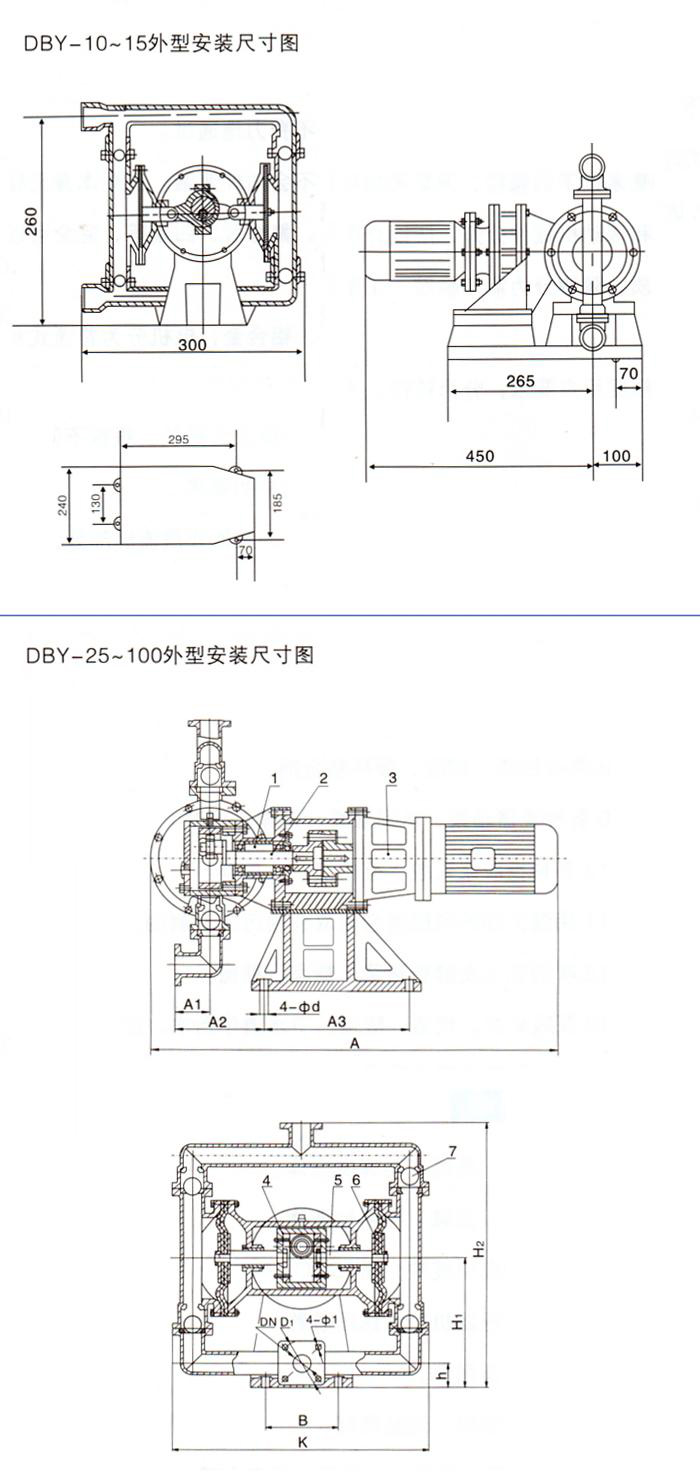

型号	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

点此下载：DBY型电动隔膜泵说明书
