QBY型气动隔膜泵

结构紧凑，使用寿命长，维修方便，并在性能上远远超越了老式隔膜泵。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

QBY型气动隔膜泵--产品概述

嘉金泵业生产的QBY型气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

QBY型气动隔膜泵--型号意义

QBY型气动隔膜泵--产品特点

优势

采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，尤以适合易燃易爆场。

能力

产品操作，安全可靠，耐腐蚀性，经久耐用，具自吸性，空转无损，多种材料，用途广泛，装置简单，免却维修。

特点

1、由于用空气作动力，所以流量随背压(出口阻力)的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。

2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：1、接地后不可能产生火花；2、工作中无热量产生，机器不会过热；3、流体不会过热因为隔膜泵对流体的搅动。

3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。

4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。

5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。

QBY型气动隔膜泵--工作原理图

QBY型气动隔膜泵--应用案例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。

2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。

3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。

5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。

6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压?气瓶作动力，回收污油，排泄溃水。

7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。

8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

型号	流量 (m 3 /h)	扬程 (m)	出口压力 (kgf/cm 2)	吸程 (m)	允许能过颗粒直径 (mm)	供气压力 (kbf/cm 2)	供气消耗量 (m 3 /min)	材料
型号	流量 (m 3 /h)	扬程 (m)	出口压力 (kgf/cm 2)	吸程 (m)	允许能过颗粒直径 (mm)	供气压力 (kbf/cm 2)	供气消耗量 (m 3 /min)	铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～50	5	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	5	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	5	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	5	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	5	7	8	7	0.9	★	★	★	★
QBY-65	0～16	0～50	5	7	8	7	0.9	★	★	★	★
QBY-80	0～24	0～50	5	7	10	7	1.5	★	★	★	★
QBY-100	0～30	0～50	5	7	10	7	1.5	★	★	★	★

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。．

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体可耐150℃。

16、作为各种固液分离设备的前级送压装置。

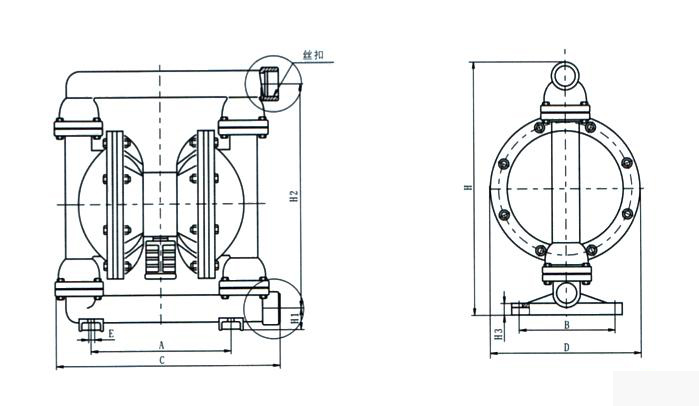

型号	A	B	C	D	E	H1	H2	H3	G	丝扣	备注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	铸铁、不锈钢、铝合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	铸铁、不锈钢、铝合金

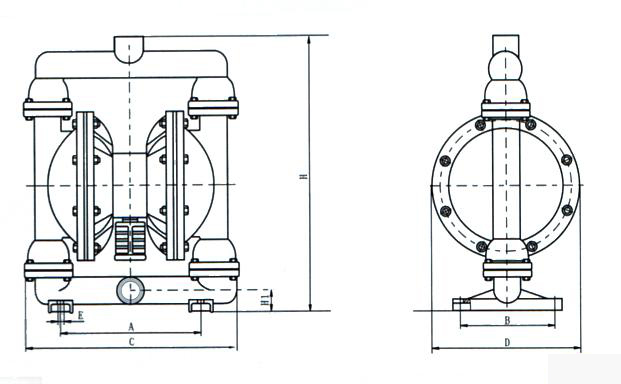

型号	A	B	C	D	E	H1	H	丝扣	备注
QBY-10	160	0	200	160	10	40	260	3/8”	铸铁、不锈钢、铝合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	1¹/₂”

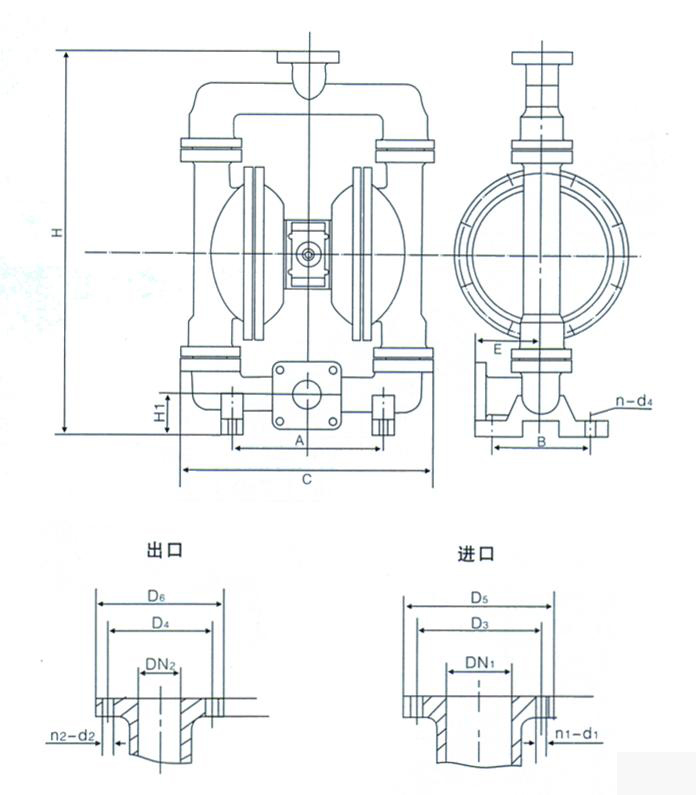

型号	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	进气口外径	备注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	铸铁、不锈钢、铝合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14

点此下载：QBY型气动隔膜泵说明书
