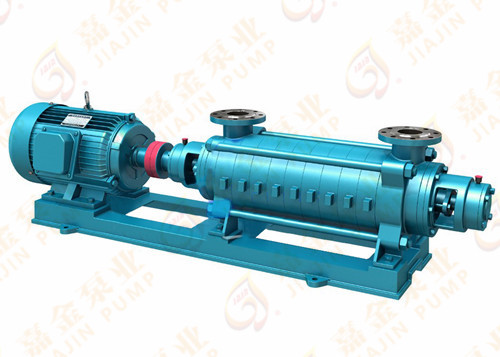

DG型卧式多级泵

可通过改变泵的材质(或泵过流部件的材质)，密封形式和增加冷却系统用于输送热水，油类，腐蚀性或含磨料的介质等。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

DG型卧式多级泵--产品概述

D/DG型卧式多级泵系卧式单吸多级分段式离心泵,采用了国家推荐使用的高效节能产品的水力模型,具有效率高、性能范围广、运转安全平稳、噪音低、寿命长、安装维修方便等优点。产品可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。泵进口允许压力小于0.6MPa。

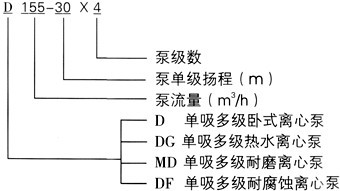

DG型卧式多级泵--型号意义

DG型卧式多级泵--产品特点

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

DG型卧式多级泵--结构图

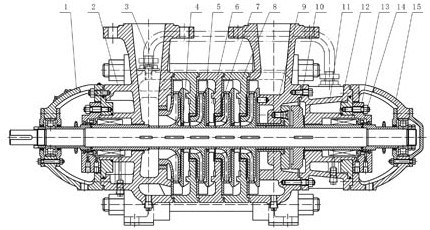

填料密封


1	轴承体	6	导叶	11	尾盖
2	进水段	7	密封环	12	填料密封部件
3	平衡水管	8	中段	13	水冷填料压盖
4	导叶套	9	出水段	14	O型密封圈
5	叶轮	10	平衡盘	15	轴承部件

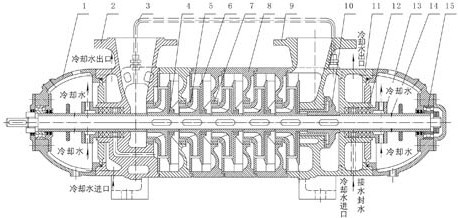

机械密封


1	轴承体	6	导叶	11	尾盖
2	进水段	7	密封环	12	机械密封部件
3	平衡水管	8	中段	13	水冷机械压盖
4	导叶套	9	出水段	14	O型密封圈
5	叶轮	10	平衡盘	15	轴承部件

DG型卧式多级泵--结构说明

D/DG型卧式多级泵主要由定子、转子、轴承和轴封四大部分组成：

1、D/DG型卧式多级离心泵定子部分主要由吸入段、中段、吐出段和导叶等组成,有拉紧螺栓将各段夹紧,构成工作室。

2、D/DG型卧式多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。

3、D/DG型卧式多级离心泵轴承主要由轴承体、轴承和轴承压盖等组成,轴承用油脂或稀油润滑。

4、D/DG型卧式多级泵轴封采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

5、D/DG型卧式多级离心泵转动泵通过弹性联轴器由原动机直接驱动。

型号	转速n	流量Q		扬程H	效率η	功率(kw)		必需汽蚀余量(NPSH)r
型号	(r/min)	(m3/h)	(L/s)	(m)	(%)	轴功率	电机功率	(m)
DG6-25×3	2950	6.3	1.75	75	45	2.86	5.5	2
DG6-25×4	2950	6.3	1.75	100	45	3.81	7.5	2
DG6-25×5	2950	6.3	1.75	125	45	4.77	7.5	2
DG6-25×6	2950	6.3	1.75	150	45	5.72	11	2
DG6-25×7	2950	6.3	1.75	175	45	6.67	11	2
DG6-25×8	2950	6.3	1.75	200	45	7.63	15	2
DG6-25×9	2950	6.3	1.75	225	45	8.52	15	2
DG6-25×10	2950	6.3	1.75	250	45	9.53	18.5	2
DG6-25×11	2950	6.3	1.75	275	45	10.5	18.5	2
DG6-25×12	2950	6.3	1.75	300	45	11.44	18.5	2
型号	转速n	流量Q		扬程H	效率η	功率(kw)		必需汽蚀余量(NPSH)r
型号	(r/min)	(m3/h)	(L/s)	(m)	(%)	轴功率	电机功率	(m)
DG12-25×3	2950	12.5	3.47	75	54	4.73	7.5	2
DG12-25×4	2950	12.5	3.47	100	54	6.3	11	2
DG12-25×5	2950	12.5	3.47	125	54	7.88	11	2
DG12-25×6	2950	12.5	3.47	150	54	9.46	15	2
DG12-25×7	2950	12.5	3.47	175	54	11	15	2
DG12-25×8	2950	12.5	3.47	200	54	12.51	18.5	2
DG12-25×9	2950	12.5	3.47	225	54	14.18	18.5	2
DG12-25×10	2950	12.5	3.47	250	54	15.76	22	2
DG12-25×11	2950	12.5	3.47	275	54	17.34	22	2
DG12-25×12	2950	12.5	3.47	300	54	18.9	30	2
型号	转速n	流量Q		扬程H	效率η	功率(kw)		必需汽蚀余量(NPSH)r
型号	(r/min)	(m3/h)	(L/s)	(m)	(%)	轴功率	电机功率	(m)
DG25-30×3	2950	25	6.94	90	62	9.88	15	2
DG25-30×4	2950	25	6.94	120	62	13.1	18.5	2
DG25-30×5	2950	25	6.94	150	62	16.47	22	2
DG25-30×6	2950	25	6.94	180	62	19.77	30	2
DG25-30×7	2950	25	6.94	210	62	23.1	30	2
DG25-30×8	2950	25	6.94	240	62	26.4	37	2
DG25-30×9	2950	25	6.94	270	62	29.65	37	2
DG25-30×10	2950	25	6.94	300	62	32.9	4.5	2
型号	转速n	流量Q		扬程H	效率η	功率(kw)		必需汽蚀余量(NPSH)r
型号	(r/min)	(m3/h)	(L/s)	(m)	(%)	轴功率	电机功率	(m)
DG46-30×3	2950	46	12.8	90	70	16.11	22	3
DG46-30×4	2950	46	12.8	120	70	21.48	30	3
DG46-30×5	2950	46	12.8	150	70	26.85	37	3
DG46-30×6	2950	46	12.8	180	70	32.21	37	3
DG46-30×7	2950	46	12.8	210	70	37.58	45	3
DG46-30×8	2950	46	12.8	240	70	42.95	55	3
DG46-30×9	2950	46	12.8	270	70	48.32	55	3
DG46-30×10	2950	46	12.8	300	70	53.69	75	3
型号	转速n	流量Q		扬程H	效率η	功率(kw)		必需汽蚀余量(NPSH)r
型号	(r/min)	(m3/h)	(L/s)	(m)	(%)	轴功率	电机功率	(m)
DG46-50×3	2950	46	12.8	150	63	29.83	37	3
DG46-50×4	2950	46	12.8	200	63	39.77	45	3
DG46-50×5	2950	46	12.8	250	63	49.71	55	2.8
DG46-50×6	2950	46	12.8	300	63	59.65	75	2.8
DG46-50×7	2950	46	12.8	350	63	69.6	90	2.8
DG46-50×8	2950	46	12.8	400	63	79.54	90	2.8
DG46-50×9	2950	46	12.8	450	63	89.48	110	2.8
DG46-50×10	2950	46	12.8	500	63	99.42	110	2.8
DG46-50×11	2950	46	12.8	550	63	109.36	132	2.8
DG46-50×12	2950	46	12.8	600	63	119.3	132	2.8

DG型卧式多级泵可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。泵进口允许压力小于0.6MPa。
