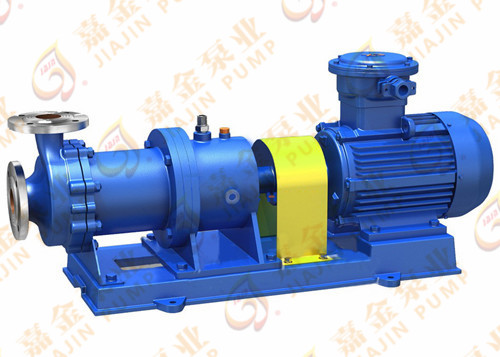

CQB-G型高温磁力泵

本系列泵适用于输送高温介质，温度 ≤300℃。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

CQB-G型高温磁力泵--产品概述

CQB-G高温磁力泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列泵适用于输送高温介质，温度 ≤300℃。

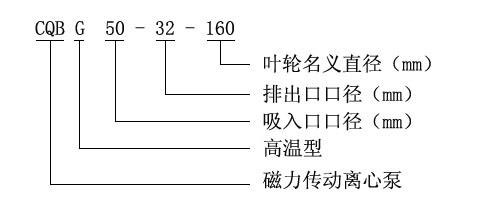

CQB-G型高温磁力泵--型号意义

CQB-G型高温磁力泵--安装与调试

（一）高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

（二）当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备

底阀。

（三）泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。

泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

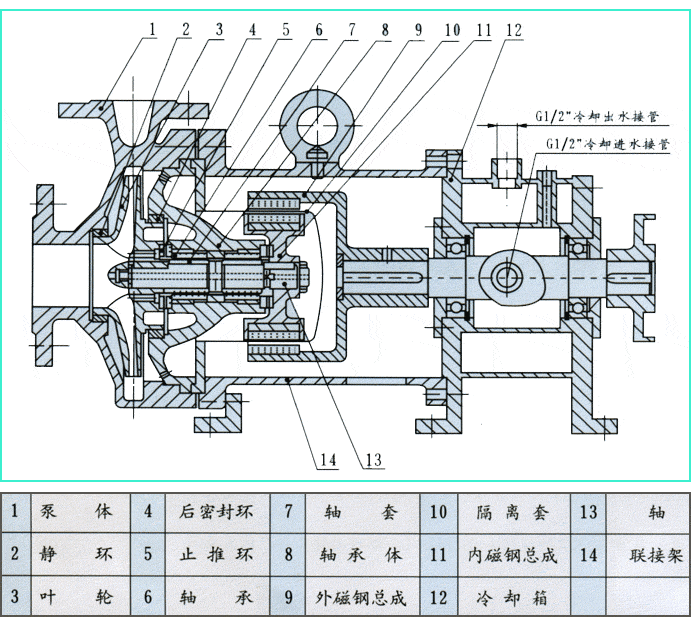

CQB-G型高温磁力泵--结构图

型号

流量
Q
m³ /h

扬程
H
m

汽蚀余量
NPSH
m

转速
n
r/min

轴功率
Pa
Kw

效率
η
%

配带电动机功率Kw

介质密度g/cm³

≤1

≤1.3

≤1.84

CQB-G 32-20-125

1.9
3.2
3.8

22
20
18.5

2900

0.49
0.58
0.62

23
30
31

Y	801-2
YB
0.75

Y	802-2
YB
1.1

Y	90S-2
YB
1.5

CQB-G 32-20-160

1.9
3.2
3.8

34
32
29

2900

0.84
0.99
1.03

21
28
29

Y	802-2
YB
1.1

Y	90S-2
YB
1.5

Y	90L-2
YB
2.2

CQB-G 40-20-105

3.8
6.3
7.5

13
12.5
11

2900

0.42
0.55
0.56

32
29
40

Y	801-2
YB
0.75

Y	802-2
YB
1.1

Y	90S-2
YB
1.5

CQB-G 40-25-125

3.8
6.3
7.5

22
20
18.5

2900

0.81
0.98
1.05

28
35
36

Y	802-2
YB
1.1

Y	90L-2
YB
2.2

Y	100L-2
YB
3.0

CQB-G 40-25-160

3.8
6.3
7.5

34
32
29

2900

1.41
1.72
1.79

25
32
33

Y	90L-2
YB
2.2

Y	100L-2
YB
3.0

Y	112M-2
YB
4.0

CQB-G 40-25-200

3.8
6.3
7.5

52.5
50
48

2900

3.02
3.43
3.77

18
25
26

Y	112M-2
YB
4.0

Y	132S1-2
YB
5.5

Y	132S2-2
YB
7.5

CQB-G 50-40-85

7.5
12.5
15

9
8
7.5

3.5
3.5
4.0

2900

0.46
0.56
0.61

40
49
50

Y	801-2
YB
0.75

Y	802-2
YB
1.1

Y	90S-2
YB
1.5

CQB-G 50-32-105

7.5
12.5
15

13
12.5
11

3.5
3.5
4.0

2900

0.760
0.91
0.94

35
47
48

Y	802-2
YB
1.1

Y	90S-2
YB
1.5

Y	90L-2
YB
2.2

CQB-G 50-32-125

7.5
12.5
15

22
20
18.5

3.5
3.5
4.0

2900

1.49
1.62
1.63

30
42
43

Y	90L-2
YB
2.2

Y	100L-2
YB
3.0

Y	112M-2
YB
4.0

CQB-G 50-32-160

7.5
12.5
15

34
32
29

3.5
3.5
4.0

2900

2.48
2.79
2.96

28
39
40

Y	100L-2
YB
3.0

Y	112M-2
YB
4.0

Y	132S1-2
YB
5.5

CQB-G 50-32-200

7.5
12.5
15

52.5
50
48

3.5
3.5
4.0

2900

5.10
5.49
6.13

21
31
32

Y	132S2-2
YB
7.5

Y	132S2-2
YB
7.5

Y	160M1-2
YB
11

CQB-G 50-32-250

7.5
12.5
15

82
80
78.5

3.5
3.5
4.0

2900

9.57
10.89
13.32

17.5
25
26

Y	160M2-2
YB
3.0

Y	160M2-1
YB
8.5

Y	180M-2
YB
5.5

CQB-G 65-50-125

15
25
30

22
20
18.5

3.5
3.5
4.0

2900

2.25
2.67
2.91

40
51
52

Y	100L-2
YB
3.0

Y	112M-2
YB
4.0

Y	132S1-2
YB
5.5

CQB-G 65-50-160

15
25
30

34
32
29.5

3.5
3.5
4.0

2900

4.34
5.07
5.48

32
43
44

Y	132S1-2
YB
5.5

Y	132S2-2
YB
7.5

Y	160M1-2
YB
11

CQB-G 65-40-200

15
25
30

53
50
47

3.5
3.5
4.0

2900

8.66
9.20
10.1

25
37
38

Y	160M1-2
YB
11

Y	160M2-2
YB
15

Y	160L-2
YB
18.5

CQB-G 65-40-250

15
25
30

82
80
78.5

3.5
3.5
4.0

2900

13.4
14.72
16.88

25
37
38

Y	160L-2
YB
18.5

Y	180M-2
YB
22

Y	200L1-2
YB
30

CQB-G 80-65-125

30
50
60

22.5
20
18

4.0
4.0
4.5

2900

4.48
5.24
5.55

41
52
53

Y	132S1-2
YB
5.5

Y	132S2-2
YB
7.5

Y	160M1-2
YB
11

CQB-G 80-65-160

30
50
60

34
32
29

4.0
4.0
4.5

2900

7.72
9.08
9.67

36
48
49

Y	160M1-2
YB
11

Y	160M2-2
YB
15

Y	160L-2
YB
18.5

CQB-G 80-50-200

30
50
60

53
50
47

4.0
4.0
4.5

2900

12.03
14.80
16.34

36
46
47

Y	160L-2
YB
18.5

Y	180M-2
YB
22

Y	200L1-2
YB
30

CQB-G 80-50-250

30
50
60

84
80
75

4.0
4.0
4.5

2900

19.06
23.08
26.07

36
46
47

Y	200L1-2
YB
30

Y	220L2-2
YB
37

Y	225M-2
YB
45

CQB-G 100-80-125

60
100
120

23
20
16.5

4.0
4.0
4.5

2900

8.35
9.73
9.46

45
56
57

Y	160M1-2
YB
11

Y	160M2-2
YB
15

Y	200L1-2
YB
30

CQB-G 100-80-160

60
100
120

35
32
28

4.0
4.0
4.5

2900

12.43
15.85
16.34

46
55
56

Y	160L-2
YB
18.5

Y	180M-2
YB
22

Y	200L1-2
YB
30

CQB-G 100-65-200

60
100
120

54
50
47

4.0
4.0
4.5

2900

21.01
25.69
28.44

42
53
56

Y	200L1-2
YB
30

Y	220L2-2
YB
37

Y	225M-2
YB
45

CQB-G 100-65-250

60
100
120

86
80
74.5

4.0
4.0
4.5

2900

37.98
45.39
49.69

37
48
49

Y	250M-2
YB
55

Y	280S-2
YB
75

Y	280M-2
YB
90

CQB-G型高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各类腐蚀性液体的理想设备。适用与输送最大系列工作压力1.6Mpa，温度不超过300度，密度不大于1840kg/m3，粘度不大于30cm/s的不含硬颗粒和纤维的液体。

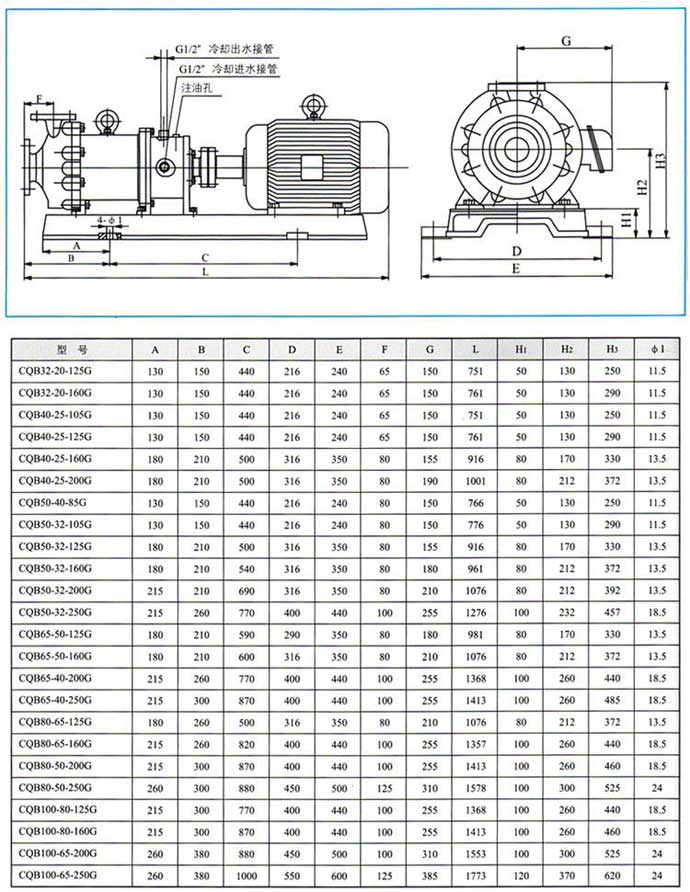

CQB-G系列高温磁力泵外形和安装尺寸：

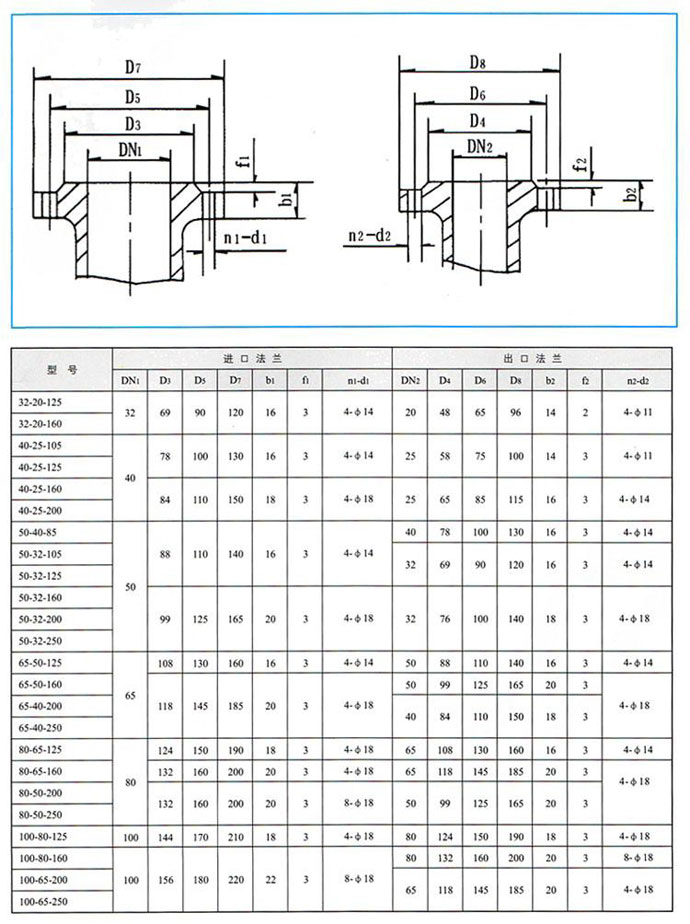

CQB-G系列高温磁力泵进出口法兰尺寸：

点此下载：CQB-G型高温磁力泵说明书
