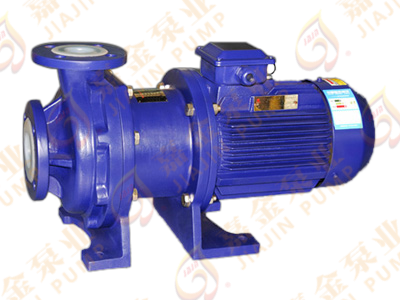

CQB-F型氟塑料磁力泵

具有使用范围广,耐腐蚀性能强,机械强度高,不老化,无毒素分解等优点。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
CQB-F型氟塑料磁力泵--产品概述

CQB-F型氟塑料磁力泵,是本单位开发的新产品,并引进国外先进技术,采用聚偏二氟乙烯制造,该材料是目前世界上最优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化,无毒素分解等优点。

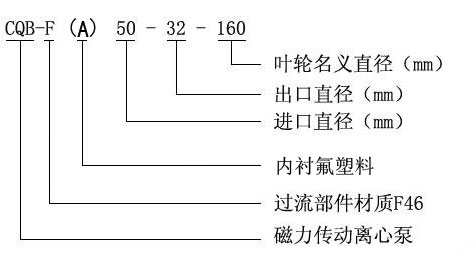

CQB-F型氟塑料磁力泵--型号意义

CQB-F型氟塑料磁力泵--产品特点

CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀的“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

CQB-F型氟塑料磁力泵--工作原理

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

CQB-F型氟塑料磁力泵--性能参数

流量:1.8-100m3/h
扬程:8-32m
电机功率:0.12-18.5KW
转速:2900r/min
使用温度:-20℃至100℃。

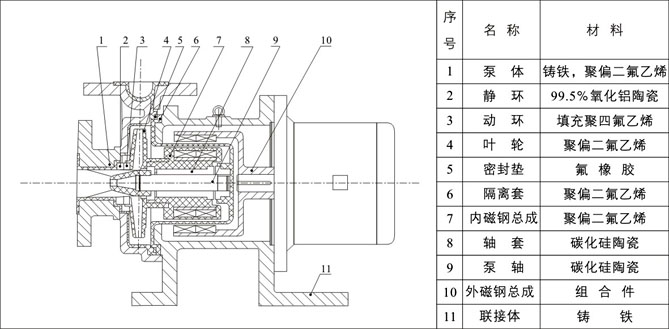

CQB-F型氟塑料磁力泵--结构图



CQB-F型氟塑料磁力泵--安装与调试

(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后,?慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
(六)泵停止工作前,应先关闭排出阀门,然后切断电源。

型  号 进 口 出 口 流 量
(m3/h)
扬 程
(m)

功 率
(kw)

转速(r/min) 效率
(%)
电压
(v)
汽蚀余量(m)

CQB-15-10-85F

15 10 1.8 8 0.12 2900 33 220/380 6.0

CQB-20-15-105F

20 15 3.0 12 0.37 2900 33 220/380 6.0

CQB-32-25-125F

32 25 3.2 20 0.75 2900 35 380 5.0

CQB-40-32-115F

40 32 6.3 15 0.75 2900 45 380 6.0

CQB-40-32-145F

40 32 6.3 25 1.5 2900 42 380 5.0

CQB-50-40-125F

50 40 12.5 20 2.2 2900 47 380 3.5

CQB-50-40-160F

50 40 12.5 32 3.0 2900 46 380 3.5

CQB-65-50-125F

65 50 25 20 3.0 2900 58 380 4.0

CQB-65-50-160F

65 50 25 32 4.0 2900 56 380 4.0

CQB-80-65-125F

80 65 50 20 7.5 2900 66 380 4.0

CQB-80-65-160F

80 65 50 32 11 2900 64 380 4.0

CQB-100-80-125F

100 80 100 20 15 2900 72 380 4.0

CQB-100-80-160F

100 80 100 32 18.5 2900 70 380 4.0

CQB-F型氟塑料磁力泵广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
