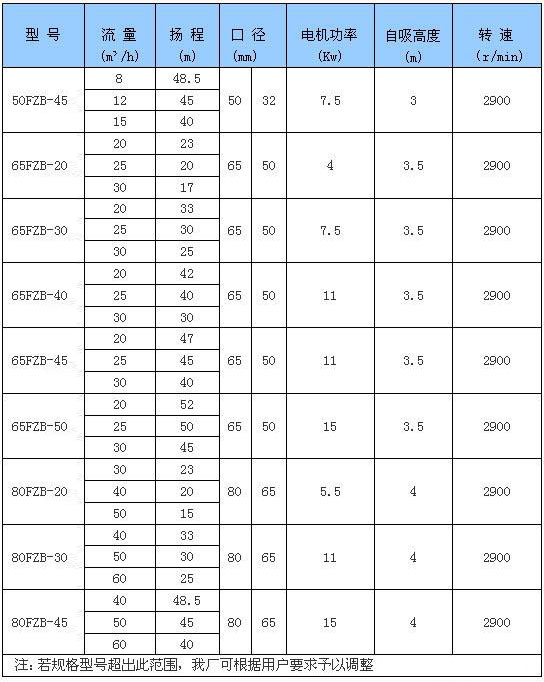

FZB型氟塑料自吸泵--技术参数
FZB型氟塑料自吸泵--结构图
FZB型氟塑料自吸泵--安装示意图

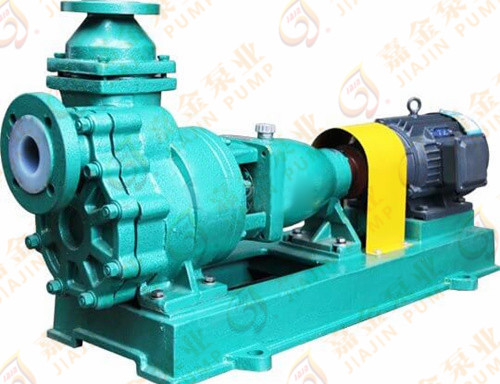

FZB型氟塑料自吸泵是按标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性良好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB自吸泵的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的理想选择。

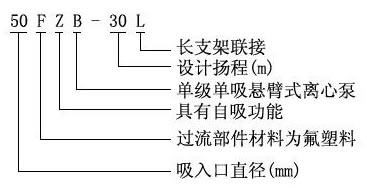

FZB型氟塑料自吸泵--型号意义FZB型氟塑料自吸泵--产品特点
FZB型氟塑料自吸泵的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的理想选择。
该泵采用目前的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。
流量:1.5~60m3/h;
扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。

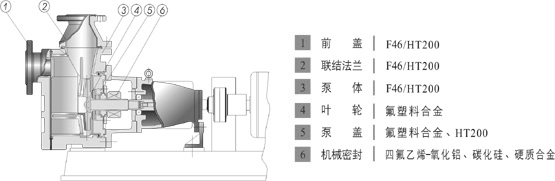

FZB型氟塑料自吸泵--结构图

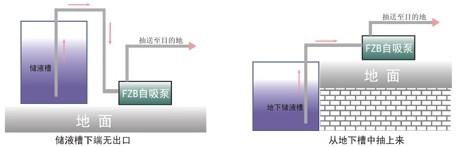

FZB型氟塑料自吸泵--安装示意图
FZB型氟塑料自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB型氟塑料自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。

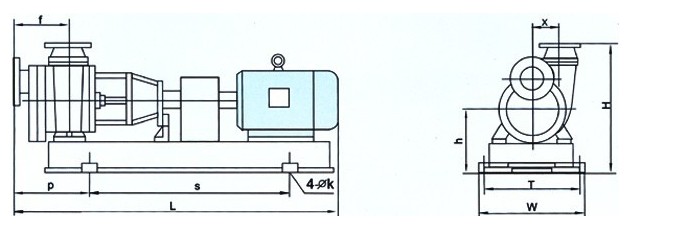

系列 | 型 号 | 外型及安装尺寸 | 进口法兰尺寸 | 出口法兰尺寸 | |||||||||||||||
L | S | P | f | W | T | H | h | x | k | i | j | m | n-d | e | g | n | 4-t | ||
短支架 | 32FZB-15 | 450 | 100 | 160 | 80 | 180 | 140 | 230 | 90 | 55 | 10 | 32 | 90 | 120 | 4-11 | 32 | 90 | 120 | 4-11 |
40FZB-20 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 65 | 12 | 40 | 100 | 130 | 4-13 | 40 | 100 | 130 | 4-13 | |
40FZB-30 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 80 | 12 | 40 | 100 | 130 | 4-13 | 40 | 100 | 130 | 4-13 | |
50FZB-20 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 65 | 12 | 50 | 100 | 130 | 4-13 | 50 | 100 | 130 | 4-13 | |
50FZB-30 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 80 | 12 | 50 | 100 | 130 | 4-13 | 50 | 100 | 130 | 4-13 |

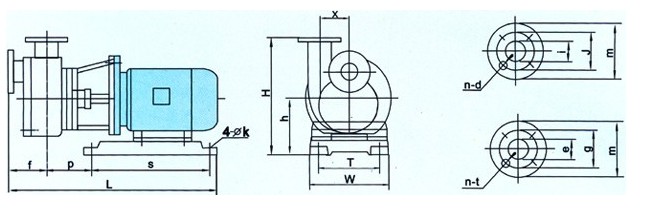

系列 | 型 号 | 外型及安装尺寸 | 进口法兰尺寸 | 出口法兰尺寸 | |||||||||||||||
L | S | P | f | W | T | H | h | x | k | i | j | m | n-d | e | g | n | n-t | ||
长支架 | 65FZB-20L | 1100 | 600 | 250 | 180 | 390 | 350 | 440 | 212 | 80 | 20 | 65 | 145 | 185 | 4-18 | 50 | 125 | 165 | 4-18 |
65FZB-30L | 1200 | 660 | 300 | 200 | 450 | 400 | 480 | 232 | 100 | 24 | 65 | 145 | 185 | 4-18 | 50 | 125 | 165 | 4-48 | |
80FZB-20L | 1200 | 660 | 300 | 200 | 450 | 400 | 480 | 232 | 100 | 24 | 80 | 160 | 200 | 8-18 | 65 | 145 | 185 | 4-18 | |
80FZB-30L | 1240 | 740 | 330 | 210 | 500 | 450 | 520 | 260 | 110 | 24 | 80 | 160 | 200 | 8-18 | 65 | 145 | 185 | 4-18 |
