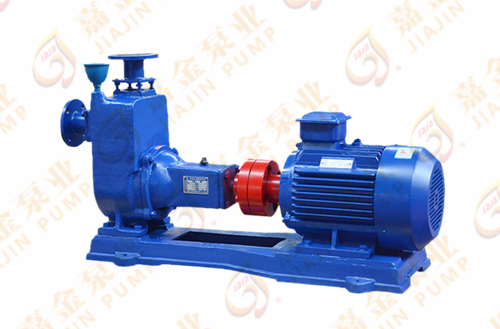

ZW型联轴器式无堵塞自吸泵

可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
ZW型联轴器式无堵塞自吸泵--产品概述

ZW型联轴器式无堵塞自吸泵是本公司设计人员根据ZX型自吸离心泵及QW型污水泵的结构及性能,借鉴国内外同类产品之优点,并多方面吸收广大用户的使用要求和所提意见,研制而成的集自吸及排污一身,既可象一般清水自吸泵那样不需安底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻工人的劳动强度,而且使用、移动、安装方便,极少维修,性能稳定。

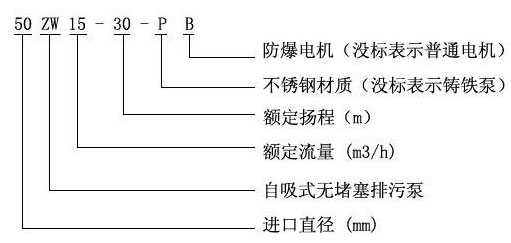

ZW型联轴器式无堵塞自吸泵--型号意义

ZW型联轴器式无堵塞自吸泵--产品优点

1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

ZW型联轴器式无堵塞自吸泵--工作原理

     ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。ZW型自吸排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

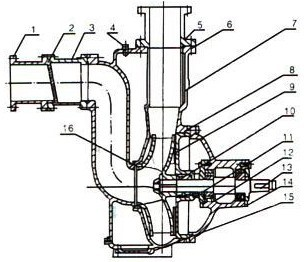

ZW型联轴器式无堵塞自吸泵--结构图

1

进口接管

9

叶轮

2

进口法兰

10

机械密封

3

进口阀座

11

挡水圈

4

加水阀门

12

承座

5

出口接管

13

泵轴

6

泵体

14

轴承盖

7

气液分离管

15

底盖板

8

后盖

16

螺栓


型号

流量M3/H

扬程(m)

功率(kw)

转速(r/min)

效率(%)

汽蚀余量(m)

自吸高度(m)

自吸时间(min/S)

重量(kg)

ZW25-8-15

8

15

2.2

2900

45

2.0

5.5

3

100

ZW32-5-20

5

20

2.2

2900

46

2.5

5.5

3

100

ZW32-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW32-9-30

9

30

3

2900

48

2.5

5.5

3

120

ZW40-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW40-20-15

20

15

2.2

2900

45

2.5

5.5

3

100

ZW40-15-30

15

30

3

2900

48

2.5

5.5

3

120

ZW50-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW50-20-12

20

12

2.2

2900

45

2.5

5.5

3

100

ZW50-15-30

15

30

3

2900

48

2.5

5.5

3

120

ZW50-20-35

20

35

5.5

2900

48

2.5

5.5

3

150

ZW65-30-18

30

18

4

1450

45

2.5

5.5

3

200

ZW65-25-30

25

30

5.5

2900

50

3.0

5.5

3

200

ZW65-25-40

25

40

7.5

2900

50

3.0

5.5

2

200

ZW65-40-25

40

25.

7.5

2900

50

3.0

5.5

2

200

ZW65-65-25

65

25

7.5

2900

52

3.0

5.5.

2

240

ZW80-40-16

40

16

4

1450

50

3.0

5.0

3

240

ZW80-40-25

40

25

7.5

2900

50

3.0

5.5

2

200

ZW80-25-40

25

40

7.5

2900

50

3.0

5.5

2

200

ZW80-65-25

65

25

7.5

2900

52

3.0

5.5

2

240

ZW80-80-35

80

35

15

2900

45

3.0

5.5

3

285

ZW80-40-50

80

40

18.5

2900

50

3.0

5.5

2

293

ZW80-50-60

50

60

22

2900

55

3.0

5.0

3

326

ZW100-100-15

100

15

7.5

1450

50

4.0

5.5

3

300

ZW100-8020

80

20

7.5

1450

53

4.0

5.5

3

300

ZW100-100-20

100

20

11

1450

53

4.0

5.5

3

340

ZW100-100-30

100

30

22

2900

53

4.0

5.5

2

510

ZW100-80-45

80

45

30

2900

55

4.0

5.5

2

560

ZW100-80-60

80

60

37

2900

53

4.0

5.5

2

585

ZW100-80-80

80

80

45

2900

50

4.0

5.5

2

639

ZW125-120-20

120

20

15

1450

55

4.5

5.5

2

500

ZW150-180-14

180

14

15

1450.

60

5.0

5.5

3.5

500

ZW150-180-20

180

20

22

1450

60

5.0

5.0

3

570

ZW150-180-30

180

30

37

1450

65

5.0

5.0

3

680

ZW150-180-38

180

38

55

1450

45

5.0

6.0

3.5

800

ZW200-280-14

280

14

22

1450

65

5.0

5.0

3

820

ZW200-280-20

280

20

37

1450

62

5.0

5.0

3

910

ZW200-300-25

300

25

45

1450

59

5.0

5.0

3

948

ZW200-280-28

280

28

55

1450

55

4.8

5.2

3

1090

ZW250-420-20

420

20

55

1450

61

6.0

4.5

2.5

1150

ZW300-800-14

800

14

55

1450

65

6.0

4.5

2.5

1400


ZW型联轴器式无堵塞自吸泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。

ZW型联轴器式无堵塞自吸泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。
