2XZ型旋片式真空泵

具有体积小,质量轻,操声低等优点,所以更适宜于实验室里使用。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
2XZ型旋片式真空泵--产品概述

1.2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用,也可作为增压泵、扩散泵、分子泵等的前级泵,维持泵,钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。

2.在环境温度540范围内,进气口压强小于1.3X103帕的条件下允许长期连续运转,被抽气体相对湿度大于90%时,应开气镇阀。

3.进气口连续畅通大气运转不得超过一分种。

4.不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过高的,有爆炸性的,有毒的气体。

2XZ型旋片式真空泵--操作须知

1.极限真空不高及其消除

(1) 油位太低,有较大排气声,可加入清洁的真空泵油。
(2) 泵油为可凝性蒸汽所污染,可开气镇净化或更换新油。
(3) 泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时,有大排气声,排气口有气排出,应找出漏气部位,进行消除。
(4) 进气咀或气镇阀橡胶密封图装配不当,损坏或老化,应调整或更换。
(5) 进油咀油孔堵塞,可拔出进油咀,疏通油孔。
(6) 真空系统严重污染,包括容器、管道等,应予清洗。
(7) 旋片弹簧折断,应予调换。
(8) 旋片、泵身或盖磨损,间隙过大,应进行检查,修整或调换。
(9) 泵温过高,应改善通风和冷却。如所抽气体温度太高,应予先冷却后再进入泵内。

2.喷油

(1) 油位过高,可入出多余油量。
(2) 减雾器中有泵油或杂物,应清除。

3.漏油

放油螺塞,油箱垫片损坏或装配不当,螺钉拧紧;
油标未拧紧,有机玻璃过热变形;
泵身部件与支座的连接挚垫片未垫好;
油封装配不当或磨损;应予调整或更换。

4.噪声

(1) 旋片弹簧折断,可调换弹簧。
(2) 有毛刺、脏物或变形,运转发生障碍,应检查修磨清洗。
(3) 轴承磨损,零件磨损。应修整或更换。
(4) 电机出毛病,应进行检查。

5.返油

(1) 止回阀未关好,停泵后,油位很快下降,可再开再停,观察变化或拆开检查。
(2) 两泵盖内油封装配不当或磨损,可进行调换。
(3) 泵盖或泵身平面不平整,可进行修整。
(4) 排气阀片损坏,应进行调换。

注:
检查真空泵的极限真空,以压缩式水银真空计为准。
型号 2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4 2XZ-8
形式 直联双级串联旋片式
抽气速率 升/秒 0.25 0.5 1 2 4 8
极限真空 Pa 6×10-1 6×10-2
转速 转/分 1400
进气口直经 mm Φ10 Φ13 Φ13 Φ19 Φ19 Φ32
用油量 MI 0.3 0.42 0.4 0.48 0.55 0.7
泵油温升 ℃ 40 40 40 45 45 60
电机功率 W 0.12 0.18 0.25 0.37 0.55 0.75

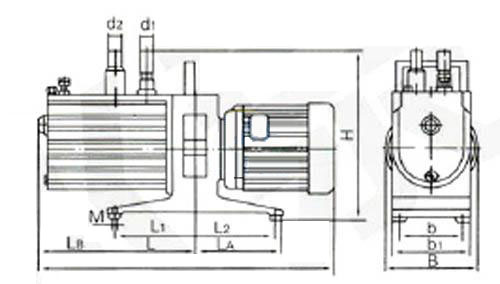

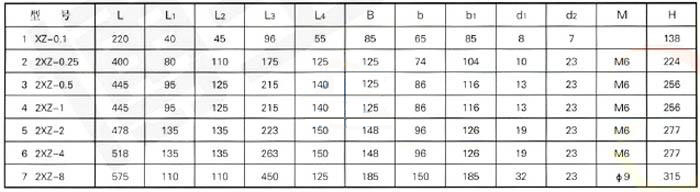

外型尺寸
毫米
400 445 445 478 518 510
125 125 125 148 148 165
224 256 256 227 227 282
质量 Kg 15 18 19 27 30 35
噪音 分贝 64 64 66 68 70 74

2XZ型旋片式真空泵可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。
