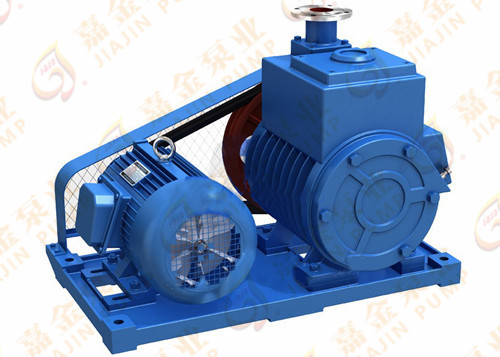

2X型双级旋片式真空泵

当杂物通过防尘装置,只能流落在防尘装置的外部周围。这样就确保了泵的正常运转,彻底解决了杂物进入泵腔内咬死的现象。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
2X型双级旋片式真空泵--产品概述

      2X型旋片式真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。

2X型双级旋片式真空泵--产品特点

       1、抽速快,体积小,重量轻,噪声低,维修方便,极限真空度高等优点。按真空均为6×10-2Pa(即5×10-4Torr,注:Torr=133.32Pa)。

       2、有可靠的防尘装置。其他旋片泵,当杂物通过防尘装置后,即可接进入泵腔内。而嘉金泵业生产的真空泵当杂物通过防尘装置,只能流落在防尘装置的外部周围。这样就确保了泵的正常运转,彻底解决了杂物进入泵腔内咬死的现象。

       3、设有一个放气阀带进油孔的复合螺钉,我国多年生产的双级旋片泵,进油孔均设计在油箱内部的低级排气阀座上。当油孔堵塞时,需放掉油,拆下油箱,才能疏通油孔。而我司生产的真空泵只要旋出复合螺钉,即可疏通油孔,亦可排出杂物及水蒸气。即快又省力,大大提高了泵的工作效率。

2X型双级旋片式真空泵--操作须知

1、查看油位。油位应在油标中心,油位过低,对排气阀不能密封,影响真空度;油位过高,会引起起动时喷油。运转前,先将三角带脱下,将电机转向校正后,再起动,以免喷油。运转时,油位略有升高,属正常现象。油量不足时,采用l号真空泵油,从加油孔加入。油需经过滤,以免杂物进入,堵塞油孔。

2、2X型真空泵口如装接电磁阀,应与泵同时动作.

3、2X型真空泵开始起动时,应先点动起动按钮一、二次,以使泵腔内的油压至油箱内,然后再正式起动运转。

4、环境温度较高时,油温升高,粘度下降,饱和蒸汽增大,会引起极限真空下降,应加强通风散热。

5、检查泵的极限真空,应采用压缩式水银真空计。真空计应与泵口直接接通,运转30分钟内,将达到极限真空。

6、2X型真空泵停泵前应先关闭吸气口处阀门,与真空系统隔绝,然后停泵。

7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时,要打开气镇阀。
2X-2
2X-4A
2X-8A
2X-8
2X-15A
2X-15
2X-30
2X-70
2
4
8
15
30
70
极限真空
关气镇
开气镇
Pa(Torr)
6×10-2(≤5×10-4)110
6×10-1(5×10-3)
(≤1×10)
电动机功率(KW)
0.37
0.55
1.1
1.5
3
5.5
温升(℃)
≤40
进气口径(mm)
18
25
40
40
65
80
转速(r/min)
450
590
450
420
用油量(L)
0.7
1.0
2.0
2.8
3.0
4.2
噪声dB(A)
68
≤68
≤70
≤75
≤78(~70)
≤80(~75)
外形尺寸(cm)
56×31×39
56×34×37
79×43×54
79×53×54
78×50×56
91×65×70
适用电磁阀型号
DDC-JQ25
DDC-JQ40
DDC-JQ65
DDC-JQ80
重量(kg)
58
55
80
110
232
330
冷却方式
自然冷却
水冷
自然冷
水冷
冷却水量(L/min)
-
>0.5
-
>0.8
>1
>2


适用于电子、制冷、电光源、化工、医疗、瓶胆、包装、脱水、干燥等行业。

1、2X型真空泵是抽除气体的基本设备之一。它可单独使用,也可与增压泵,扩散泵,分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼、化工、轻工、石油、医疗、制药、印染、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业。

2、泵在环境温度5℃~40℃范围内,进气口压强小于1.3×10(3)帕的条件下,允许长期运转。被抽气体相对温度大于90%时,应开气镇阀。

3、泵进气口连续敞通大气运转不得超过3分钟

4、泵不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过高的有爆炸性的、有毒的气体。

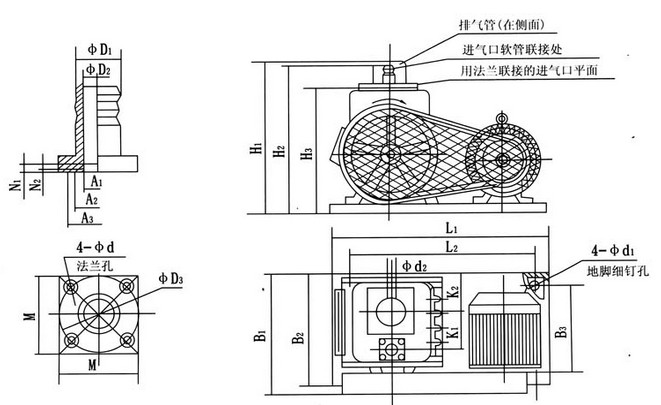

代号型号 φD1 φD2 φD3 Al A2 A3 N1 N2 M φd H1 H2 H3 L1 L2 L3 B1 B2 B3 K1 K2 φdl φd2
2X-1 27 20 50 23 30 34 3 3 48 5.5 270 265 230 435 352 135 250 215 157 60

11 20
2X-2 30 25



45 3 3 55 6 270 260

400 380

260 260 200


10 25
2X-4 32 28 55 31 35 45 4 3 55 6.5 340 327 267 520 480 119 300 260 200 82 105 11 25
2X-8 41 34 64 38 42.5 52.5 4 3 64 7 360 380 302 560 520 130 328 280 210 88 112 11 32
2X-15 56.5 36 105 54 70 80 5 3 100 11 540 511 340 772 736 170 542 492 364 120 80 14

2X-30 85 65 105 75 85 93 5 3 100 9 560 550 463 780 730 185 500 390 340 140 136 16

2X-70

80 125 96 105 113 6 3 130 9 692 680 556 908 848 210 650 530 470 176 144 20 G3
