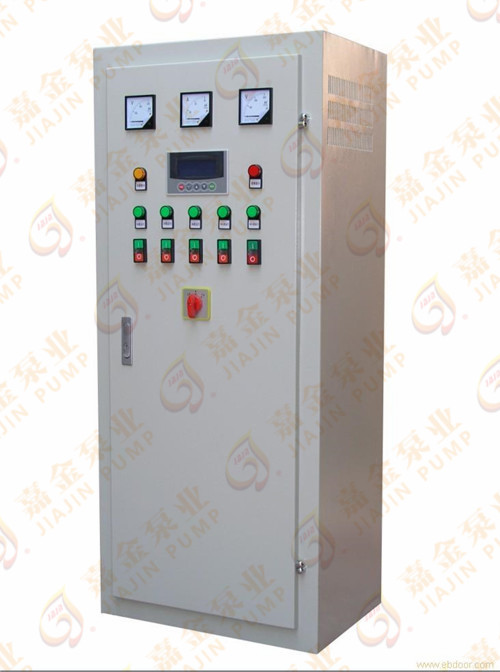

JJZ型自耦降压启动水泵控制柜

　　JJZ型自耦降压控制柜是本公司充分吸收国内外水泵控制的先进经验，经过多年的生产和应用，不断完美和优化后，精心设计制作而成的。该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种功能齐全的状态显示，还具有单泵及多泵控制工作模式，多种主要、备泵切换方式及各类起动方式。可广泛适用于农业生产及各类建筑的给水、排水、消防、喷淋管网增压及暖通空调、冷水热水循环等多种场合的自动控制。



　　随着社会朱断发展，为顺应市场需求，上海嘉金泵业在吸收国内外先进技术的基础上，合理选用国内外名牌电器元件，开发出具有二十一世纪水准的高科技产品，人机界面控制柜。该产品除了具有普通电气控制柜优点外，还具有管理方便、准确度更高、控制方面故障率更少等优点。我公司通过多次的实验，现已在上海焊条厂投入使用，取得了可喜的成绩。



　　JJK系列水泵控制柜质量优良、外型美观耐用、安装操用方便，是各类水泵、风机安全可靠的伴侣。

1、节约能源

自耦降压控制电机与传统控制的电机比较，能源节约是有实际意义的，根据注水量、输油量需求来供给的电机工况是经济的运行状，即可节电48.8%。


2、运行成本降低 传统电机的运行成本由三项组成：初始采购成本、维护成本和能源成本。其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。

3、提高压力控制精度 变频控制系统具有精确的压力控制能力。使电机的压力输出与系统所需的注水量相匹配。变频控制电机的输出量随着电机转速的改变而改变。由于变频控制电机速度 的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也就是0.2bar范围内，有效地提高了工况的质量。


4、延长电机的使用寿命 变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。 此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到更低程度。


5、降低了电机的噪音，根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。



一控二：控制1号、2号二台水泵。1号、2号二台泵同时运行，在起动时，1号泵起动工作后，通过时间继电器自动起2号泵。

一控三：控制台1号、2号、3号三台水泵。工作模式同上。

一用一备：控制1号、2号二台水泵。可工作于"1号主2号备"或"2号主1号备"二种方式。

二用一备：控制1号、2号、3号三台水泵。可工作于"1号、2号主3号备"或"2号、3号主1号备"或"1号、3号主2号备"三种方式。

三用一备：控制1号、2号、3号、4号四台水泵。可工作于"1号、2号、3号主4号备"或"2号、3号、4号主1号备"或"1号、3号、4号主2号备"或"1号、2号、4号主3号备"四种方式。

以上几种模式，均同时设有手动功能，在手动状态下，各泵可单独工作。

　　1、安装接线时，必须严格按照字母符号说明级接线端子示意图对应联接，完成合应仔细复核接线是否有误，再核对所控制电机的实际容量与产品所控制的容量是否相符。如不符则参考各参数表中所列的数据，重新整定电流，时间转换装置的电流动作值和保护延时整定值，及热继电器整定值。



　　2、手动操作：送上电源，则电源指示灯亮，将功能开关打在手动位置，开启各分泵控制开关（该开关与各组水泵相对应）将水泵工作选择开关打在所需的位置（即选好主用泵及备用泵），按起动按钮，电机开始启动，启动指示灯亮，当起动电流降至1。5倍额定电流时，电动机自动转换到全压运行状态，工作指示灯亮。按停止按钮，电机停止工作，停止指示灯亮。启动时如发现电流转换倍数不准确，应根据实际情况现场调整。如果某些控制电路利用时间继电器转换，应观察电流表在电机从启动到电流降至1.5倍电流所需的时间，重新整定时间继电器的时间设定值。



　　3、自动操作：合上自动空气开关，选好主用泵、备用泵，将功能开关打在自动位置，开启各分泵开关，水泵控制器根据液位高低，通过浮球开关位置的变化，自动启动主用泵或投入备用泵或停止水泵运行



　　4、故障：当水泵发生故障时，如电机过载、缺相、超温及泵体漏水时，本产品自动切断电机供电，终止电机运行，并对各种故障作出相应的指示。如果使用的是互备型控制器，则在任一组主用泵发生故障后，备用泵自动切入工作。



　　5、电动机在起过过程中，操作人员须监视控制器起动结束后，是否进入运行状态，以免起动时间过长而引起自耦变压器和电动机的损坏，对于不常用的水泵控制器，如控制消防、喷淋泵等其它种类水泵，应定期开始运行、检查。



　　6、自耦降压启动柜的自耦变压器允许从冷态连续起动两次，每一次起动时间为15S，间隔时间20S，自耦减压起动的时间根据电动机的功率不同通过时间继电器可调节。延时时间可调节范围为15-120S.

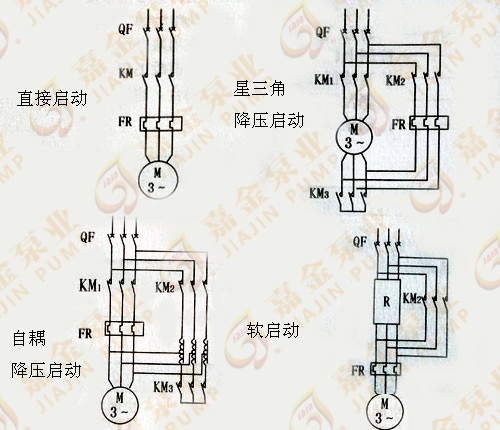

JJZ型自耦降压启动水泵控制柜--适用方式
