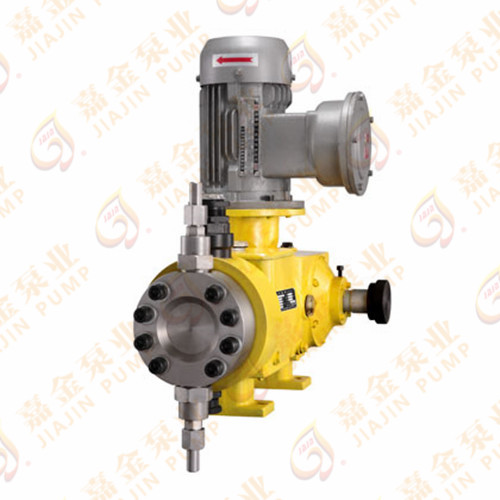

JYZ型液压隔膜式计量泵

可输送温度-30℃-100℃,粘度为0.3-800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
JYZ型液压隔膜式计量泵--产品概述

液压隔膜式计量泵常用单联的独立参数提供用户。也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。〔根据计量泵的特性,行程一般不小于总行程的10%〉单缸泵适用于单一液体的场合;组合泵可作比例泵使用,也可并联使用;泵组合可作为三比例泵使用,也可三泵并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;

   该型计量泵可输送温度-30℃-100℃,粘度为0.3-800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。不同型号的计量泵均可根据用要求装配变频电机〔能接收4-20mA电流信号)或防爆电机。泵的型号规格及参数请参考本公司的产品样本。

JYZ型液压隔膜式计量泵--主要特征

◆ 设计制造标准GB/T7782-2008

◆ 可去除残留在液压油中的气体,使液压油保持刚性,计量精度高

◆ 完全密封无泄漏

◆ 隔膜位置控制系统为后位全支撑

JYZ型液压隔膜式计量泵--结构原理

结构原理

液压隔膜计量泵由电动机传动机构、液压系统等组成。

传动机构

1.行程调节机构由曲轴、偏心轮、调节螺母、调节丝杆、调节手轮(柄)、刻度盘〔指针)和标尺构成,由改变偏心距来达到柱塞的相对行程。
2.由电机动力传递给蜗杆、蜗轮实现减速旋转,促使曲轴、连杆机构作往复运动,带动柱塞产生液力。

液压系统

1.液压隔膜式式计量泵液力端的柱塞由传动端的曲柄连杆机构的往复运动带动进行工作。柱塞在液压腔内作往复运动,促使液压油的压力变化,使液压隔膜式挠曲位移来输送介质,液压腔内液压油量的相对稳定,由三阔的功能来保持。
2.液压液压隔膜式式计量泵的液压系统,其结构由柱塞、缸体、缸盖、进出口阔、液压隔膜式和三阔组成(即:放气过载阔、限位阔、补偿阔:)。在工作中由膜片隔开液压油和介质,故液压隔膜式式计量泵有无泄漏的优点。
3.过载阔自动排出液压油中进入液压腔内的气体,保证工作的平稳,避免了液压油过多或排放管道受阻产生超压自动开启载载阔,达到保护目的。
4.限位补偿装置是借助液压隔膜式推动限位阔的开放,按液压腔内的真空度随时补充油量,保证液压腔内液压油的充满。

JYZ型液压隔膜式计量泵--安装说明

泵的安装

1.将泵浦安装在高于药槽200-300皿的坚固基础上,并水平安装。
2.泵应安装在高于地面300-500毫米高混疑土上,将泵以水平状态校正;多联泵安装应注意以泵的相间联轴器为校正基准,同心度偏差不得超过0.15毫米〔弹性联轴器),钢性联轴器应在0.05毫米之内;
3.吸排管路上不应有急剧的弯头〔不大于90°),并应尽量减少管路中弯曲和增加阻力的部件。
4.勿将泵浦及药槽安装在日光直接照射之处。
5.药槽平时应补充药液及保养检査之需,请置于较宽敞的场所。
6.请勿安装在易按触湿气或腐蚀性气体之处。
7.泵浦安装之周围温度在-20~+40℃,高度在海拔1000M以下使用。

管路安装

1.吸入配管通径不能少于泵的吸入阔口径,并应尽量缩短吸入管道长度,一般2-3米为宜; 如必须增加长度时,则应适当加长,但长度不得超过5米(但启动时的吸入液体时间相对延长)。
2.与吸入、排出阔〔法兰)联接的管道,不能强行结合而使泵阔增加负荷,不得将管道及阔门等的重量由泵和吸排阔承担。管路安装完毕应支承并固定好管件。
特殊液体对管道通量的增加
1.为了确保泵的安全运营以及管路系统的安全,应在排出管道上设置安全阔,如需要减少被输送液体的脉冲,可在靠近泵排出管路上安装缓冲器。
2.对于输送悬浮液及易产生沉淀的介质,在泵的吸入及排出附近应增设阔门及三通,以便在泵运营停止时不拆开管路就能进行缸体内冲洗。

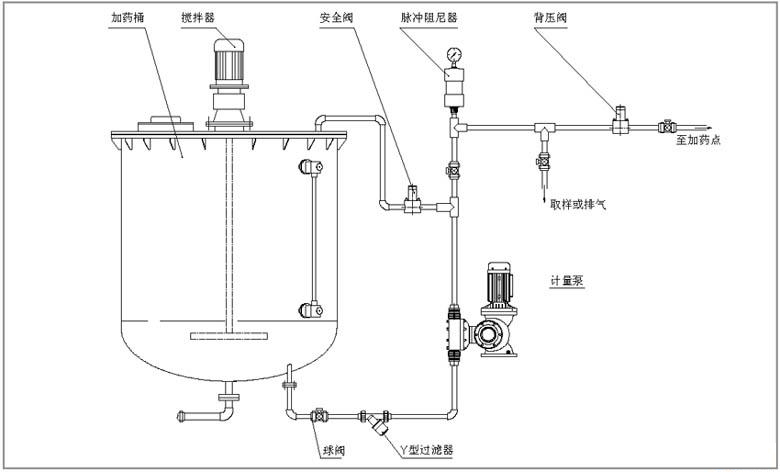

安装规范(按装图)

泵安装的其它技术要求应符合《机械设备安装工作施工及验收规范》TJ231 (五)-78-泵安装的有关规定。

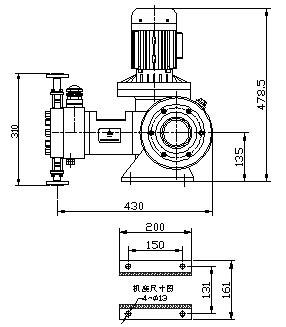

型号 流量(L/H) 压力(Mpa) 柱塞直径(mm) 行程(mm) 泵速(mm) 电机功率(kw) 进出口径(DN) 重量(kg)
JYZ 10/25 10 25 12 25 96/144 0.75 6 74
JYZ 10/20 10 20 0.55
JYZ 15/20 15 20 0.75
JYZ 15/15 15 15 0.55
JYZ 22/15 22 15 16 0.75
JYZ 22/8.0 22 8.0 0.55
JYZ 35/10 35 10 0.75
JYZ 35/8.0  35 8.0 0.55
JYZ 40/8.0 40 8.0 20 0.75 10 82
JYZ 40/6.3 40 6.3 0.55
JYZ 60/5.0  60 5.0 22 0.75
JYZ 60/4.0 60 4.0 0.55
JYZ 90/4.5 90 4.5 25 0.75
JYZ 90/3.5 90 3.5 0.55
JYZ 135/3.2 135 3.2 30 0.75
JYZ 135/2.4 135 2.4 0.55
JYZ 100/4.0 100 4.0 32 0.75 15 90
JYZ 100/1.6 100 1.6 0.55
JYZ 160/2.8 160 2.8 0.75
JYZ 160/2.0 160 2.0 0.55
JYZ 200/2.2 200 2.2 36 0.75
JYZ 200/1.6 200 1.6 0.55
JYZ 240/1.8 240 1.8 40 0.75
JYZ 240/1.3 240 1.3 0.55
JYZ 300/1.4 300 1.4 45 0.75
JYZ 300/1.0 300 1.0 0.55
JYZ 400/1.1 400 1.1 50 0.75
JYZ 400/0.8 400 0.8 0.55


JYZ型液压隔膜式计量泵适用于石油、石化/化工工艺过程中高压力大流量工况要求,或危险化学品注入及输送陆地及海上石油天然气撬装系统,核电、军工等特殊工艺应用环保、医药、造纸、食品其它行业的关键过程。在泵头内无介质的状态下也可安全运行。
