JJWG型箱式无负压供水设备

无环境污染,更省电,比一般的供水设备节能30%以上。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
JJWG型箱式无负压供水设备--产品概述

传统的供水方式离不开蓄水池,蓄水池中的水一般由自来水管网供给,这样,有压力的水进入不池后变成了零,造成大量的能源白白浪费。JJWG型箱式无负压供水设备,是嘉金泵业专业技术人员在气压给水设备的基础上开发一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池,能充分利用自来水管网的压力直接供水或间接供水,避免了能源的二次浪费和二次污染,大幅度节省了基建投资并缩短了施工工期。JJWG型箱式无负压供水设备由智能型变频控制柜、稳流罐、水泵机组 、议表、阀门及管路、基座等组成,适用于一切需要增高水压、恒定流量的给水系统。

JJWG型箱式无负压供水设备--产品优点

       1.更节能(更省电)
  无环境污染,更省电,比一般的供水设备节能30%以上。

  2.更稳定可靠
  采用嘉金专用水泵或进口水泵,低压电器采用正泰或者知名进口电器。采用多台水泵运行,单台出现故障时不影响正常供水。

  3.更智能
        全自动智能运行,无需人员管理,节约成本,省心省力,控制核心采用ABB变频器和PLC控制。

  4.更灵活方便
  设备小巧,安装方便,维护方便。

  5.环保
  采用奥氏体不锈钢SUS304食品级材质,无二次污染,无需清洗,达到能直接饮用的卫生要求。

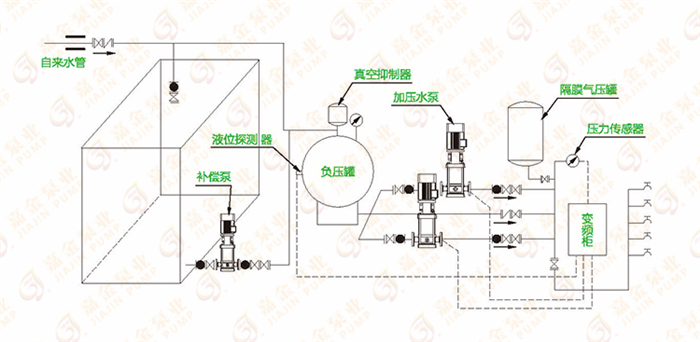

JJWG型箱式无负压供水设备--工作原理

设备投入使用,自来水管网的水进入稳流罐。罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据月水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时则启动另一台水泵变亥运簧:水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水;用水高峰时,若自来水管网水量小于水泵流量时,稳流罐内的水作为补充水源仍能正常供水,此时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态,当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制器,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。

JJWG型箱式无负压供水设备--设备介绍

1、是将自来水管道供水系统中使用的水箱和水泵等联为一体,使水泵、控制柜、无负压装置等设备置于水箱中,通过水箱隔板使设备与水箱中的水隔离。由于水泵放置在水箱内大大减少了设备的噪音。

2、变频泵进水口与无负压装置和无负压时水装置连接。压力充足时,无负压装置自动开启,直接由市政管网供水,经过加压泵实现叠加增压给用户供水。当无负城市装置探测到市政管网压力下降时,无负压进水装置立即启动,无负压装置关闭。此时用户管道直接由加压泵从水箱内抽水补压,确保用户管道的压力充足。

3、无负压变频供水设备水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时,可通过智能控制,当水箱水位低于一定液位时,再打开电磁阀从管网中放水,此时保证取水口一定的压力,此措施一可以避开高峰用水,起调峰作用,二是避免了普通水箱的零压力泄水,对管网压力是一个良好的保护作用。

4、此成套设备中水箱、水泵、管路及阀门等涉水材料均采用食品级不锈钢材料,不会对自来水产生二次污染,同时该设备设置智循环系统,每6个小时自动以水箱取水使用,以保证水箱的水质新鲜,卫生环保。

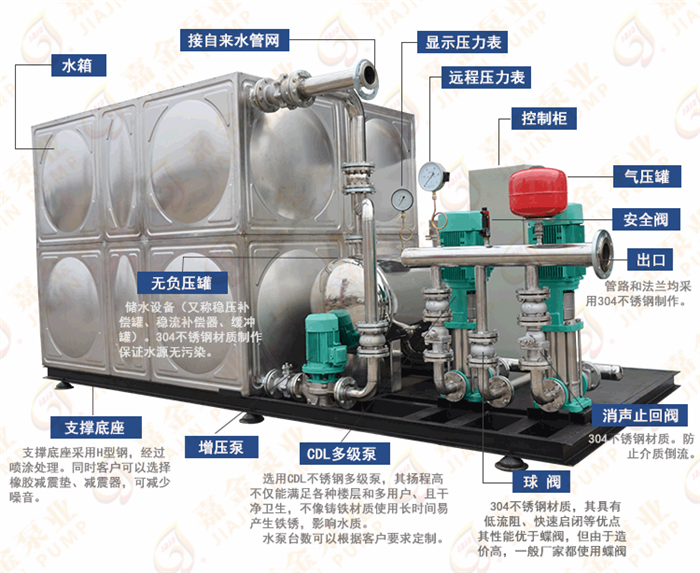

JJWG型箱式无负压供水设备--设备组件


JJWG型箱式无负压供水设备--安装要求

        1、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。

  2、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用。

  3、排出管路如装逆止阀应装在闸阀的外面。

  4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

  5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体

  6、无负压给水设备安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。

JJWG型箱式无负压供水设备--工作原理



请联系客服。
  1. 适用地域范围:适用于城市管网压力较充足的地区加压给水;

  2. 适用工程类型:工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站;

  3. 适用工程部位:给水二次加压系统;

  4. 其它适用范围:新建、改建、扩建住宅楼,办公楼、宾馆、饭店等公共建筑生活用水;

  5. 使用单位类型:设计单位、施工单位、监理单位。
请联系客服。
